SEMEM_QSH管道式汽水混合器

编辑 Res 来源西门热水机械浏览更新 2012-04-13

产品描述：行业最权威推荐25年，广泛应用于热水循环采暖、容器加热保温系统。QSH管道式汽水混合器，蒸汽与水直接混合加热，无噪音，无振动，热效率100%。

（行业最权威《供暖通风设计手册》推荐25年）

汽水管道加热器,管道式汽水混合器,管道式汽水加热器,湖南汽水混合加热器,管道式汽水混合加热器

一、QSH管道式汽水混合器概述
QSH管道式汽水混合器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。

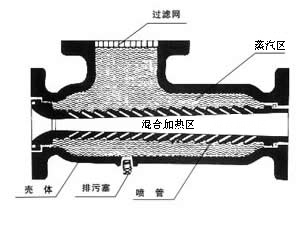

QSH汽水管道式混合器结构如图所示，核心部件为拉法尔喷管，水流与从斜孔喷入的蒸汽充分混合后流出。

QSH管道式汽水混合器

二、QSH管道式汽水混合器外型尺寸

QSH	-4	-6	-8	-10	-12	-16	-20	-24	-32	-40	-48
额定流量（m3/h）	1.2	2.5	4.5	7	10	18	25	35	60	105	165
工作压力（MPa）	1.6	1.6	1.6	1.6	1.6	1.2	1.2	1.2	1.0	1.0	1.0
净重（kg）	10	10	25	25	25	75	75	75	300	300	300
运行重量（kg）	18	18	40	40	40	118	118	118	500	500	500
噪声（dB）	≤65		≤65			≤65			≤65
A（mm）	240		360			660			1200
B（mm）	105		130			170			300
C（mm）	105		130			220			450
水侧法兰	DN40		DN65			DN125			DN250
汽侧法兰	DN40		DN65			DN125			DN250

汽水管道加热器,管道式汽水混合器,管道式汽水加热器,湖南汽水混合加热器,管道式汽水混合加热器

三、QSH管道式水混合器选型参考
    QSH管道式汽水混合器可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用混合器；
    1、混合器未通入蒸汽时，额定流量下水头损失为5mH2O，通入蒸汽后水头损失可按1m H2O考虑；
    2、蒸汽压力大于水压0.05MPa以上；
    3、混合器用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
    4、混合器适宜安装在水泵的吸水侧。

QSH管道式汽水混合器蒸汽喷入量表

水压（MPa）	蒸汽压力（MPa）
水压（MPa）	0.2	0.3	0.4	0.6	0.8	1.0
0.1	660	910	1120	1540	1950	2350
0.2	0	820	1120	1540	1950	2350
0.3	/	0	940	1540	1950	2350
0.4	/	/	0	0	1950	2350
0.5	/	/	/	/	1890	2350
