SEMEM_Q型暖风机安装图解说明
(Q型暖风机应用)

发布 2020-09-17   阅读   点赞

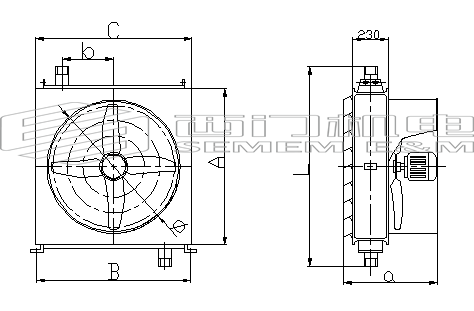

 Q型暖风机安装图解说明



       Q型暖风机安装图是Q暖风机使用现场的专用设计图,包括系统安装位置及机身细节展示,让客户一目了然。安装图分两种,标准版和1:1版,如没特殊要求,标准版即可满足要求,如需根据现场按比例,精确到点,则需1:1画。


       Q型暖风机钢制散热器,风机,电机三大部件组成;散热器部分采用Φ22×2(mm)无缝钢管绕16×0.5(mm)螺旋波纹翅片,结构简单,安装方便,在画安装图时要重点标出主要外形及安装尺寸,以正面侧面图分别展示,如上图。


       安装时的注意事项:
      1、安装前应检查蒸汽暖风机的完好性;
      2、冷凝水管路上要装有冷凝水排除器(疏水阀)
      3、电动机接线应使风机叶轮按旋转标牌示意方向旋转;
      4、在使用之前、应仔细检查个连接处的紧固情况,如有松动,应立即紧固;
      5、每次工作之前,要排净翅片管散热器中的混合气体,预热5-10分钟再送风工作;
      6、停止工作后,应放净散热器中的冷凝水;
      7、必须保持清洁,可用压缩空气吹除翅片管散热器及其它部位的灰尘;
      8、工作2-3年后,应立即清翅片管散热器的水管内腔,可用化学方法去除水垢;


      点击了解>>   Q型暖风机安装图  详情
