小提示：CYB7型工业压力变送器，简称压力变送器、压力传感器。采用进口扩散硅压力传感器芯体，316L膜片。测量范围0…100MPa，现场可调，输出4…20mA。适用多种介质，高可靠性。抗电磁、防腐、本安防爆。
CYB7型 工业压力变送器
（扩散硅式）
CYB7型工业压力变送器 结构及用途
工业压力变送器，采用进口带316L不锈钢隔离膜片的高准确度、高稳定性扩散硅芯片，采用优质的变送电路进行处理，并输出工业标准的4…20mA或0…10mA信号。
工业压力变送器广泛用于石油、化工、冶金、电力、环保等领域，对腐蚀性气体、液体、蒸汽的表压、绝压的精确测量。
CYB7型工业压力变送器 特点
●测量范围宽：0…5kPa～100MPa
●准确度高：优于0.1%
●稳定性好：优于0.1%FS/年
●零点、满量程输出可调
●抗电磁干扰设计，适合恶劣使用环境
●防腐性强：316L或陶瓷膜片
●本安防爆
CYB7型工业压力变送器 技术参数
量程 |
KPa |
0～5、100、500、800、1000 |
MPa |
0～2、10、…、100 |
压力形式 |
表压、绝压 |
输出信号(mA) |
4～20 (1～5V）二线制 |
0～10 (0～5V）三线制 |
精度 |
0.1 |
0.3 |
0.5 |
非线性、迟滞、重复性 (％FS) |
≤0.1 |
≤0.3 |
≤0.5 |
零点漂移 (％FS/4h) |
≤0.1 |
≤0.3 |
≤0.5 |
零点及灵敏度温度漂移 (％FS/℃) |
≤0.01 |
≤0.03 |
≤0.05 |
长期稳定性 (％FS/年) |
≤ ±0.1：≤ ±0.3 |
工作电压 (V) |
-12～+36 (标定值为+24) |
补偿温度 (℃) |
-20～+70 |
工作温度 (℃) |
-20～+85 |
存储温度 (℃) |
-40～+125 |
过载能力 (％) |
300 |
寿命 |
>1×108压力循环 (25℃) |
负载电阻(Ω) |
R=(U-12.5)／0.02-RD
其中：U为电源电压，RD为电缆内阻 |
响应时间(10～90％)ms |
≤1 |
测量介质 |
与316L兼容的腐蚀性介质 |
膜片材料 |
316L不锈钢 |
壳体材料 |
1Cr18Ni9Ti和铝合金 |
接口 |
M20×1.5或用户自定 |
防爆等级 |
ExibIICT6 |
防护等级 |
IP67 |

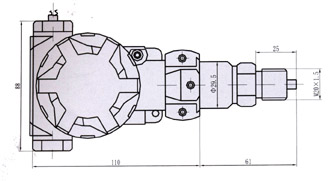

YB7型工业压力变送器 外形尺寸

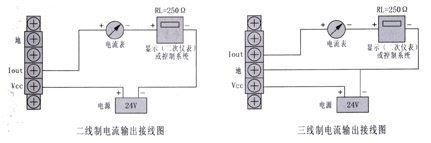

CYB7型工业压力变送器 电气连接
CYB7型工业压力变送器 型号
型号示例：CYB7-B2-I2
产品描述：表压型，量程2MPa，输出4…20mA
|
