散热翅片管
来源 西门热风机械   编辑 Ref   浏览 发布 2017-09-07

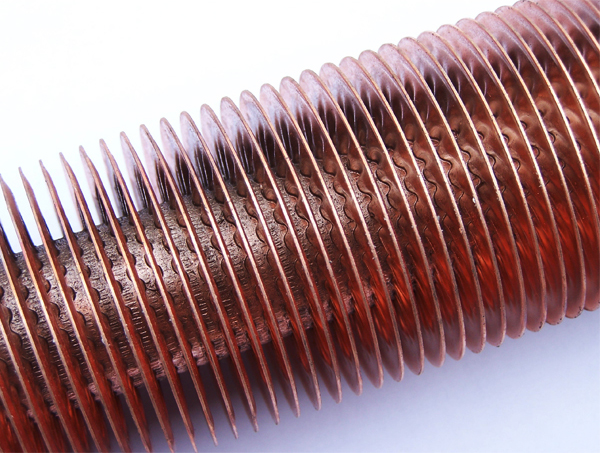

 散热翅片管

散热翅片管

翅片管型式:绕片式翅片管、轧片式翅片管、串片式翅片管。
绕片式翅片管:直绕式翅片管(碳钢翅片管、不锈钢翅片管)、L型绕式翅片管(铜翅片管、铝翅片管)。
直绕式翅片管:热镀锌翅片管、磷铜钎焊翅片管、镍基渗层钎焊翅片管、高频焊翅片管等。
热镀锌翅片管:最常用、最传统的散热管之一。






 一、绕片式翅片管






直绕式翅片管
工作温度:120℃
特性:采用强力缠绕工艺,管片结合紧密,片距均匀,褶皱小,不易积灰。
应用:主要应用于工业及民用采暖散热器和物料烘干用空气加热器。


L型翅片管
工作温度:230℃
特性:采用缠绕工艺,生产效率高,片距均匀,传热性好,翅化比高,基管可以得到保护不受空气侵蚀。
应用:主要应用于石化,电力,造纸,烟草,建筑采暖等行业的空气冷却器,空气加热器及食品行业的植物蛋白粉,淀粉等喷雾干燥系统的空气加热器。



热镀锌翅片管
工作温度:200℃
特性:在直绕式翅片管基础上,采用热镀锌工艺,管片结合紧密,片距均匀,褶皱小,不易积灰,翅片牢固,传热快。
应用:主要应用于工业及民用采暖散热器和物料烘干用空气加热器。


磷铜钎焊翅片管
工作温度:550℃
特性:在直绕式翅片管基础上,采用磷铜钎焊工艺,铜管-铜片焊接牢固,焊接率100%,无接触热阻,传热量大,可在高温工况下长期使用。
应用:主要用于真空高压气淬炉,烧结炉热交换器。


高频焊翅片管
工作温度:600℃
特性:在直绕式翅片管基础上,采用高频焊工艺,管片焊接率高,接触热阻小,褶皱小,不易积灰,可对碳钢及不锈钢等金属进行焊接。
应用:主要应用于石化,电力行业的热交换器及电站锅炉中的省煤器,热管换热器等。


镍基渗层钎焊翅片管
工作温度:600℃
特性:在直绕式翅片管基础上,采用钎焊工艺,焊着率100%,传热性能好,不存在接触热阻,管片接合力强,耐振动和冲击,镍基钎焊可焊接不同的材料,渗层致密,不起皮,表面硬度高,能在高温,高流速腐蚀性介质冲刷下长期使用。
应用:主要应用于热管换热器,工业锅炉中的省煤器,再热器。


椭圆型翅片管
工作温度:600℃
特性:采用绕片及钎焊工艺,生产效率高,管片焊接牢固,无接触热阻,能在高温环境下长期使用,由其组成的换热器在相同换热面积下,传热量比圆形翅片管高30%,空气侧阻力比圆形翅片管小50%,可以有效降低风机运行成本,
应用:主要用于电力,炼油,冶金,化工等领域。






二、轧片式翅片管

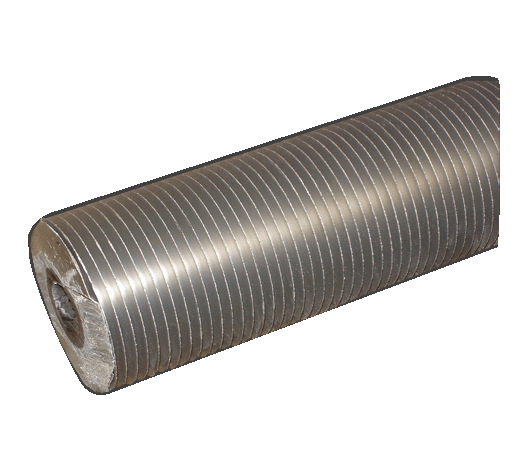

散热翅片管



   适用范围及特点:
a、最高使用温度≤250°C
b、最高使用压力≤3.2MPa
c、优点:1、传热性能高,接触热阻小。
                  2、翅片与管子接触面积大,贴合紧密、牢靠。
                  3、抗大气腐蚀性能好,长期使用性能稳定。
d、缺点:造价较高。
