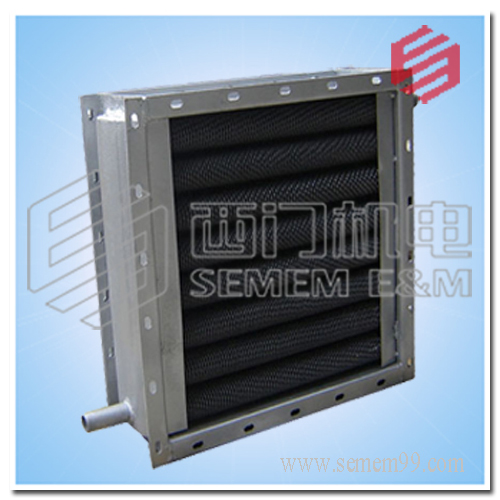

SRZ散热器

SEMEM_SRZ散热器

更新 2022-03-30   阅读   点赞

产品描述:《供暖通风设计手册》特别推荐产品SRZ型钢制散热器,结构紧凑、气密性好、安装方便。既适用于蒸汽系统、又适用于热水系统。在大型建筑物采暖通风、干燥装置的空气加热系统中广泛应用。 ...

产品介绍

SEMEM_SRZ散热器
(翅片管散热器)

SRZ散热器,SRZ型散热器厂家

一、SRZ散热器概述

         1.SRZ散热器系按照《供暖通风设计手册》图集制造生产,由碳钢框架、碳钢散热排管(碳钢散热管)组成,钢制散热排管采用框架固定,结构紧凑,气密性好,安装方便;

         2.SRZ散热器主要由顺空气流向的三排散热管束组成,叉排排列,SRZ散热器翅片管均用Ф22× 2mm无缝钢管绕制上16×0.5mm皱折钢带而成,呈螺旋状,SRZ钢制散热器片距有5mm-大“D”,6mm-中“Z”、8mm-小“X” 三类,共三十八种规格;

         3.SRZ散热器是一种既适用于蒸汽系统、又适用于热水系统中,作为加热空气用的钢制散热器,主要用于热风采暖、空气调节系统及干燥装置的空气加热,是热风装置中的主要设备。SRZ钢制散热器在当前的工矿企业,各大型建筑物的采暖通风系统中得到广泛地应用;

         4.SRZ型散热器工作介质:蒸汽(<1.0MPa),热水(<130℃);

         5.SRZ散热器型号表示说明:SRZ①×②③-④

                 ①—表示钢制散热器通风正截面长尺寸分米化整

                 ②—表示钢制散热器通风正截面宽尺寸分米化整

                 ③—表示钢制散热器散热能力的大小(大D,中Z,小X)

                  ④—表示热镀锌(X)



          SRZ型散热器参数





 二、SRZ散热器技术参数

 表1.SRZ型散热器热媒为蒸汽时,在不同空气重量流速下的传热系数K(kcal/m².h.℃)

Vr(kg/m².s)

2

4

6

8

10

12

14

16

18

20

SRZ□×5、6、10

D、Z

16.9

23.2

27.3

32.5

36.3

39.7

42.9

45.7

48.5

51.0

X

18.0

26.0

32.4

37.8

42.5

47.1

51.0

55.0

58.4

62.0

SRZ□×7

D、Z

17.5

25.0

30.6

35.5

39.8

43.7

47.3

50.6

53.7

56.6

X

19.3

28.7

36.0

42.6

48.4

53.7

58.7

63.4

68.0

72.0



表2.SRZ型散热器在不同空气重量流速下的空气通过阻力H(毫米水柱)

Vr(kg/m².s)

2

4

6

8

10

12

14

16

18

20

SRZ□×5、6、10

D

0.72

0.86

6.42

11.15

17.80

25.62

34.90

44.50

61.20

69.75

Z

0.59

2.32

5.18

9.15

14.25

20.55

27.7

36.30

46.35

56.20

X

0.39

1.72

4.03

7.38

11.90

12.0

34.3

32.40

41.40

51.80

SRZ□×7

D

0.82

3.15

7.16

12.65

19.80

27.0

37.0

46.70

58.50

73.00

Z

0.86

2.46

4.57

7.08

10.00

13.05

36.75

20.10

24.30

28.50

X

0.53

2.02

4.36

7.56

11.60

14.45

22.15

28.60

35.70

43.20



表3.SRZ型散热器在不同空气重量流速Vr情况下部分性能实验公式

型号规格

传热系数(KCal/m³·h·℃)

空气阻力△H(毫米水柱)

SRZ□×5、6、10

D

K=11.7(Vr)0.490(蒸汽)

△H=0.18(Vr)1.998

Z

△H=0.15(Vr)1.980

X

K=12.5(Vr)0.532(蒸汽)

△H=0.09(Vr)2.120

SRZ□×7

D

K=12.3(Vr)0.510(蒸汽)

△H=0.21(Vr)1.970

Z

△H=0.30(Vr)1.520

X

K=13.0(Vr)0.571(蒸汽)

△H=0.30(Vr)1.917



表4.SRZ型散热器散热面积F(m²),通风净截面积Ff(m²),参考重量W(Kg),有关尺寸(mm)一览表

F/Ff/W

×5D

×5Z

×5X

B

B1

B2

SRZ5

10.13/0.154/54

8.78/0.155/48

6.23/0.158/45

507

547

573

SRZ6

12.40/0.193/66

10.54/0.194/59

7.48/0.196/55

609

649

675

SRZ7

14.48/0.241/80

12.30/0.242/71

8.73/0.198/67

710

750

776

SRZ10

19.92/0.302/93

17.26/0.306/84

12.22/0.312/76

1001

1041

1067

SRZ12

24.86/0.378/113

21.71/0.381/102

15.66/0.389/92

1250

1290

1316

A/A1/A2

A=497 A1=542 A2=562 ZG″=1¼

尺寸(mm)



表5.SRZ型散热器散热面积F(m²),通风净截面积Ff(m²),参考重量W(Kg),有关尺寸(mm)一览续表



F/Ff/W

×6D

×6Z

×6X

B

B1

B2

SRZ6

15.33/0.231/77

13.29/0.234/69

9.43/0.239/63

609

649

675

SRZ7

17.89/0.250/87

15.51/0.271/86

11.00/0.276/71

710

750

776

SRZ10

25.13/0.381/115

21.77/0.385/103

15.42/0.393/93

1001

1041

1067

SRZ12

31.35/0.475/139

27.12/0.463/120

19.50/0.427/112

1250

1290

1316

SRZ15

37.73/0.572/164

32.67/0.579/146

23.13/0.591/139

1505

1545

1571

A/A1/A2

A=623   A1=668   A2=688   ZG″=1.5″

尺寸(mm)



表6.SRZ型散热器散热面积F(m²),通风净截面积Ff(m²),参考重量W(Kg),有关尺寸(mm)一览续表

F/Ff/W

×7D

×7Z

×7X

B

B1

B2

SRZ7

20.31/0.32/97

17.60/0.324/87

12.48/0.329/79

710

750

776

SRZ10

28.59/0.45/129

24.77/0.465/115

17.55/0.464/104

1001

1041

1067

SRZ12

35.67/0.563/156

30.72/0.58/124

22.06/0.592/118

1250

1290

1316

SRZ15

42.93/0.678/183

37.18/0.685/164

26.32/0.698/145

1505

1545

1571

SRZ17

49.9/0.788/210

43.21/0.797/187

30.58/0.812/169

1750

1790

1816

A/A1/A2

A=717.5 A1=752 A2=772 ZG″=2.0″

尺寸(mm)



表7.SRZ型散热器散热面积F(m²),通风净截面积Ff(m²),参考重量W(Kg),有关尺寸(mm)一览续表

F/Ff/W

×10D

×10Z

×10X

B

B1

B2

SRZ10

44.76/0.792/160

37.3/0.805/145

26.99/0.794/131

1001

1041

1067

SRZ12

50.91/0.86/217

44.36/0.871/178

30.98/0.899/174

1250

1290

1316

SRZ15

62.14/0.921/255

52.95/0.932/227

37.48/0.951/203

1505

1545

1571

SRZ17

71.06/1.072/293

61.54/1.085/260

43.56/1.106/232

1750

1790

1816

SRZ20

81.27/1.226/331

70.40/1.242/310

59.24/1.26/276

2002

2042

2068

A/A1/A2

A=1001 A1=1046 A2=1066 ZG″=2.5″

尺寸(mm)



编辑 Tang (本文版权所有,请勿复制商用)
