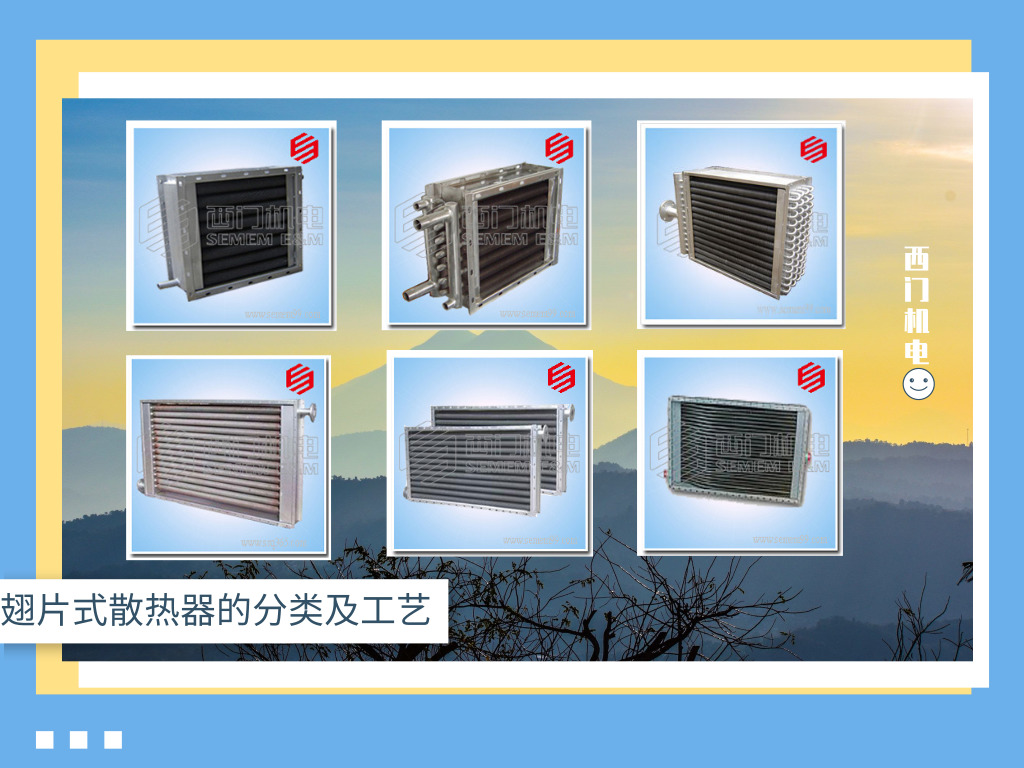

翅片式散热器分类及工艺
来源 西门机电   编辑 tang   浏览 发布 2019-09-17







        市面上翅片式散热器品类丰富,价位有高有低,销售人员在介绍产品时往往有些言过其实,让消费者真假难辨。 翅片式散热器品质好坏由其原材料和制作工艺决定,所以这两方面也直接决定了其价位。笔者总结了一些翅片式散热器分类及工艺专业知识,供大家参考。

        目前翅片式散热器常用材质有:钢、钢铝复合、铜、铜铝复合、不锈钢。钢制即钢管绕钢翅片,钢铝复合即钢管轧铝翅片,铜制即铜管绕铜翅片,铜铝复合即铜管轧铝翅片,不锈钢即不锈钢管绕不锈钢翅片。





分类
工艺、特性
工作温度
直绕式翅片管
采用强力缠绕工艺,管片结合紧密,片距均匀,褶皱小,不易积灰。
120℃
L型翅片管
采用缠绕工艺,生产效率高,片距均匀,传热性好,翅化比高,基管可以得到保护不受空气侵蚀。
230℃
热镀锌翅片管
在直绕式翅片管基础上,采用热镀锌工艺,管片结合紧密,片距均匀,褶皱小,不易积灰,翅片牢固,传热快。
200℃
磷铜钎焊翅片管
在直绕式翅片管基础上,采用磷铜钎焊工艺,铜管-铜片焊接牢固,焊接率100%,无接触热阻,传热量大,可在高温工况下长期使用。
550℃
在直绕式翅片管基础上,采用高频焊工艺,管片焊接率高,接触热阻小,褶皱小,不易积灰,可对碳钢及不锈钢等金属进行焊接。
600℃
镍基渗层钎焊翅片管
在直绕式翅片管基础上,采用钎焊工艺,焊着率100%,传热性能好,不存在接触热阻,管片接合力强,耐振动和冲击,镍基钎焊可焊接不同的材料,渗层致密,不起皮,表面硬度高,能在高温,高流速腐蚀性介质冲刷下长期使用。
600℃
椭圆型翅片管
采用绕片及钎焊工艺,生产效率高,管片焊接牢固,无接触热阻,能在高温环境下长期使用,由其组成的换热器在相同换热面积下,传热量比圆形翅片管高30%,空气侧阻力比圆形翅片管小50%,可以有效降低风机运行成本,
应用:主要用于电力,炼油,冶金,化工等领域。
600℃
轧片式翅片管
传热性能高,接触热阻小。翅片与管子接触面积大,贴合紧密、牢靠。抗大气腐蚀性能好,长期使用性能稳定。
≤250°C



        钢制翅片式散热器,广泛用于工业及民用采暖和物料烘干,采用热镀锌工艺,可以充分填充缝隙、稳固翅片、高效传热、高效防腐,是广受欢迎的一种工艺方式。
