方案描述:许多企业的工艺生产中需要采用管道式汽水混合加热器加热水后,实现工艺保温或对工艺水进行循环加热。西门机电解决水在工艺术循环过程中的震动、噪音与温水浪费问题400-018-1846

方案介绍

SEMEM_工艺水循环加热
(HQS型汽水混合加热器应用)

 管道式汽水混合加热器方案



      在医药、橡胶、塑料、造纸等化工企业的工艺生产中需要采用管道式汽水混合加热器,实现工艺保温或对工艺水进行循环加热。为满足广大客户的需要,根据我们多年的生产经验,特设计HQS管道式汽水混合加热器工艺水循环加热方案供大家参考。



一、现场工况
  1.热        媒:饱和蒸汽压力:0.5MPa,温度:158.8℃;
  2.水 流 量:40T/H
  3.加热时间: 1小时
  4.水 升 温:从40℃加热到65℃



二、需解决问题
  1.利用蒸汽采用管道式汽水混合加热器对工艺水进行循环加热;
  2.设备在工艺使用中要没有噪音、没有振动、热效率高;
  3.希望使用寿命达15年以上,做到一劳永逸;
  4.工艺水温度恒定、无需人工值守、全自动控制。



三、方案设计
  根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行设计计算:

   水流量 40 T/h
  0.01 m3/s
  水流速V1 1.3 m/s 经济流速
  水截面积S1 0.01 m2
  水半径r1 52.17 mm
  水直径D1 104.35 mm

  进水温度t1 40
  出水温度t2 65
  热    量 1000000 KCaL/h

  蒸汽压力P 5 Kg/cm2 表   压
  600 KPa 绝   压
  蒸汽温度t 158.863 (饱和蒸汽)
  蒸汽热焓i 2756.66 KJ/Kg 查   表
  658.86 KCal/Kg
  蒸汽比容v 0.31563 m3/Kg 查   表
  蒸汽流量Q2 1683.91 Kg/h
  531.49 m3/h
  0.15 m3/s

  蒸汽流速V2 30 m/s 经济流速
  汽截面积S2 0.00492 m2
  汽半径r2 39.59 mm
  汽直径D2 79.18 mm



四、设备选型:

 1.产品型号:

     根据现场需要40t/h热水产量,选择HQS-125-40管道式汽水混合加热器

 2.管道配置:

     根据蒸汽、水的经济流速,建议客户现场选择DN80的蒸汽管道、DN100的循环水管道;

3.水温控制设备:

     工艺水需温度恒定、无人工值守、全自动控制;建议选择WK31-80水温控制器



五、系统方案示意图

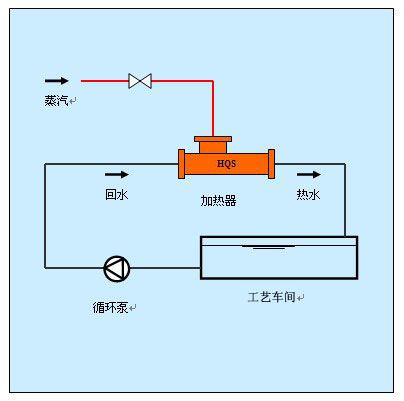

   管道式汽水混合加热器工艺水循环加热方案
