经典方案 正文





一、 方案概述:

       食品、药材、木材和烟草等产品加工过程中需要快速干燥，采用蒸汽烘房暖风机强制循环烘房内的空气，将烘房内的温度快速升到目标值，从而快速干燥产品。配套WK11温度自动控制系统，可以自动设定烘房温度值，超过或低于目标温度值，保护装置发出报警信号并关闭或开启蒸汽阀门。



二、 设计说明：

       食品、药品等产品烘干的热媒一般是蒸汽和热水，当热媒为蒸汽时，建议选用HQ型烘干暖风机；热媒为热水时，建议选用HGS型烘干暖风机。具体型号和数量，根据烘房的现场情况选择HQ型或HGS型烘干暖风机，适用于温度低于120℃，允许空气循环，不含灰尘，易燃性的气体的烘干房使用。

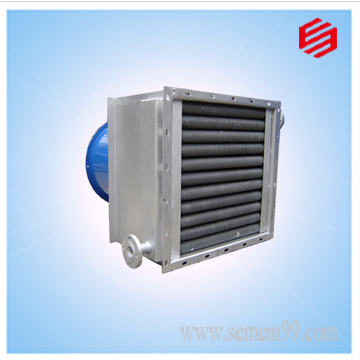

HQ型烘干暖风机



三、方案参考:

1.现场参数：

   热媒：0.4MPa(饱和蒸汽）

   烘房：长20米X宽5米X高3米

   烘干产品：药材。



2.客户要求:

  烘干药材2T/H，将含水量从15%降到5%，烘房温度保持在70℃。



3.方案设计：

a.确定暖风机型号: 根据现场热媒是蒸汽，建议选择HQ型烘干暖风机。

b.确定暖风机的数量:

(1) 计算水份升温需要热量:

        Q1=CMΔT=1×2×1000×（15-5）%×（70-10）=12000Kcal/h

(2) 计算水汽化潜热量:

    查水在常压70℃时的汽化潜热是2335kj/kg

    Q2=汽化潜热×M=2335×2×1000×（15-5）%=111615Kcal/h

(3)空气升温需要热量:

   Q3=V×[C2(t2+273)-C1(t1+273)]=5398Kcal/h

(4)总热量:

   Q=Q1+Q2+Q3=129013Kcal/h

     查HQ型暖风机性能参数表得；HQ-5型暖风机的散热量在0.1MPa时是35100Kcal/h；

      暖风机数量N=129013/351000=3.68台，选取整数4台。
