烘房用散热器结构功能分析

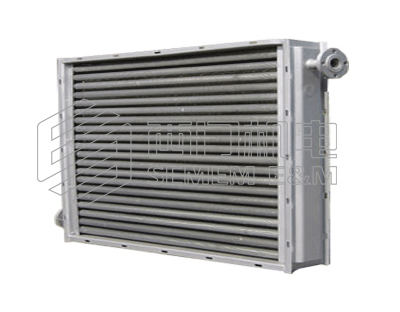

       烘房用散热器是一种烘干房专用的翅片散热器,其结构由多孔板外框加散热翅片管组成。翅片管是一种带肋的壁面,在动力、化工等工业中有广泛的应用,许多螺旋型换热面或螺纹管也都可看作是翅片管。 它对扩展换热面积和促进湍流有显著作用,无论对单相对流换热还是相变对流换热都具有很大作用。烘房用散热器的结构与一般管壳式换热器基本相同。只是用翅片管代替了光管作为传热面,由于传热加强、结构紧凑,故可做成紧凑式换热器。


       烘房用散热器翅片管的结构有纵向和径向(横向)两类翅片,其它类型都是这两类的变形,例如大螺旋角翅片管、螺纹管等,前者接近纵向, 后者接近横向。肋片可在管内、管外或内外兼有。肋片管按制造方法不同可分为整体翅片、焊接翅片和机械连接翅片。


       烘房用散热器翅片管的材料范围很广,有碳钢、不锈钢、铝及铝合金、锡及铜合金、钛、蒙乃尔合金等,有时还采用双金属翅片以节约贵重金属,同时又能适应耐腐蚀性等工艺要求。换热器中管束两端没有翅片且外径较大,故与光管一样可与管板焊接或胀接,必要时也可装设折流扳,装折流板处应制成没有翅片的平直段。由于翅片管应用广、材料和制造方法多样,工业发达国家都已标准化、系列化,并有专门的研究机构和制造厂。
