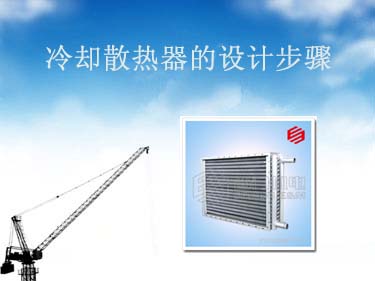

空气冷却散热器的设计步骤





       生产空气冷却散热器都有制定好的设计稿,稿件是技术员通过与客户协商制定,标准产品型号规格是固定的,但非标产品就不一样了,需要精细的计算测试才能投入生产。应从经济和结构两方面进行考虑,经济上则指设计要兼顾设备投资和操作费用这两方面因素,使冷却单位工艺流体流量所花费的代价最低;结构上则要求空气冷却器的结构满足装置的总体设计要求,便于安装和操作。


       一、依据设计条件和当地气候特点,确定最为适宜的空气冷却散热器结构形式。由工艺流体和工艺过程的特点,参考经验总传热系数作为初值,估算所需换热面积大小,然后参考鼓风式或引风式空气冷却散热器的通用型号,初选空气冷却器的结构参数和设计参数。


       二、计算空气冷却散热器的管内膜传热系数和压力降,若计算压力降超过允许值,则应调整管程数、管长或增加并联片数。


       三、计算空气冷却散热器的总传热系数和传热温差(计算步骤参考空气冷却器的核算),并校核计算的面积余量能否满足设计要求,如果面积余量远小于要求值,增加并联片数或管排数。一般不采用并联方式,如果采用串联须将热流分段处理,每段按独立的冷却器计算。若面积余量与要求值相差不大,如果可以调整管程数来提高传热系数,则调整管程数;否则应增加管排数或调整其他参数,回到第2步重新计算。


       四、计算管束的静压查和风机动压,然后计算风机的轴功率和电机功率。
