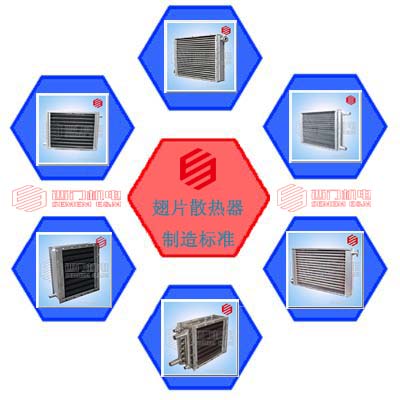

翅片散热器制造标准有哪些?





       翅片散热器制造标准在实际使用中以钢制散热器为主,另有钢铝复合及铜制散热器其制造工艺和标准基本类似,现西门机电小编以大众钢制散热器为例总结关于翅片散热器相关制造标准。


       1、钢制翅片管散热器应按批准的产品图样及技术文件制造,并应符合本标准的规定。


       2、钢制翅片管散热器外罩带后背板、联箱内藏。钢带、外罩板和两端护板应符合有关材料标准的规定,并且应具有材料质量合格证明书。


       3、钢管椭圆度应不大于0. 3 mm,钢管其他项目应符合GB/T 3092,GB/T3087,GB/T 8163的规定。


       4、钢带与钢管之间应采用高频焊或其他确保紧固的方法。JG/'r 3012. 2一1998


       5、钢带、钢管的焊接表面应无涂层、铁锈、凹坑等影响焊接质量的缺陷和杂质。


       6、翅片管质量要求
       翅片管螺距6-7 mm,翅片高度应大于15 mm,翅片倾伏角不应大于80,翅片管的直线度每米不应大于1.0 m m。对于采用高频焊接工艺的翅片管,每米翅片管测量处实际焊缝长度的总和应大于85 ,且未连续焊接长度不应大于50 mm.


       7、钢制翅片管散热器焊接质量要求:
       钢管与钢管的对接应符合GB 151的规定。
       焊接应符合GB/T 985的规定。


       8、钢制翅片管散热器在加外罩前应逐组进行水压试验或气压试验,试验压力为工作压力的1.5倍。


       9、钢制翅片管散热器接管螺纹应符合JG .1 31的规定。


       10、漆膜质量要求
       钢制翅片管散热器应喷涂防锈底漆和面漆;面板应烤漆,漆膜的制备应符合GB/T 1727的规定。表面涂层应均匀光滑,附着牢固,不得有气泡、堆积、流淌和漏喷。
