蒸汽加热器结构是怎样的?
来源 西门机电   编辑 Ref   浏览 发布 2016-05-19





蒸汽加热器结构是怎样的?





       蒸汽加热器大家都知道利用蒸汽加热空气或加热水的装置,加热水也可叫汽水汽水混合器,利用蒸汽和水的高速混合加热出热水;另种也叫空气加热器,因是用翅片散热管组成也叫翅片管散热器。两种不同的产品当然有截然不同的结构。下面西门机电小编详细介绍蒸汽加热器结构是怎样的。

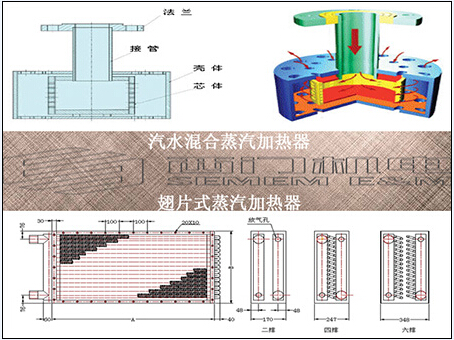

       汽水混合蒸汽加热器。常用的材质有碳钢和不锈钢,其内部有细小的斜嘴喷孔,蒸汽从浸没式汽水混合器喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,冷水通过浸没式汽水混合器外壁上的斜向小孔进入浸没式汽水混合器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音,同时被加热的水不断从壳体上表引出,带动浸没式汽水混合器周围的水流动,从而加热整个水箱中的水。


       翅片式蒸汽加热器。由散热排管和多孔板框架组成的联合机组,其中散热排管为核心换热部件,散热管采用无缝钢管经专机绕片钢带后制作而成,呈叉排排列状;进出接口异侧丝扣连接。其加热原理是利用管内外温度差进行对流换热,把管内介质温度置换出来加热空气。


       点击了解>> 蒸汽加热器结构 详情。
