浅析SRZ型散热器与GLII型散热器
  编辑 Ref   浏览 发布 2013-10-31

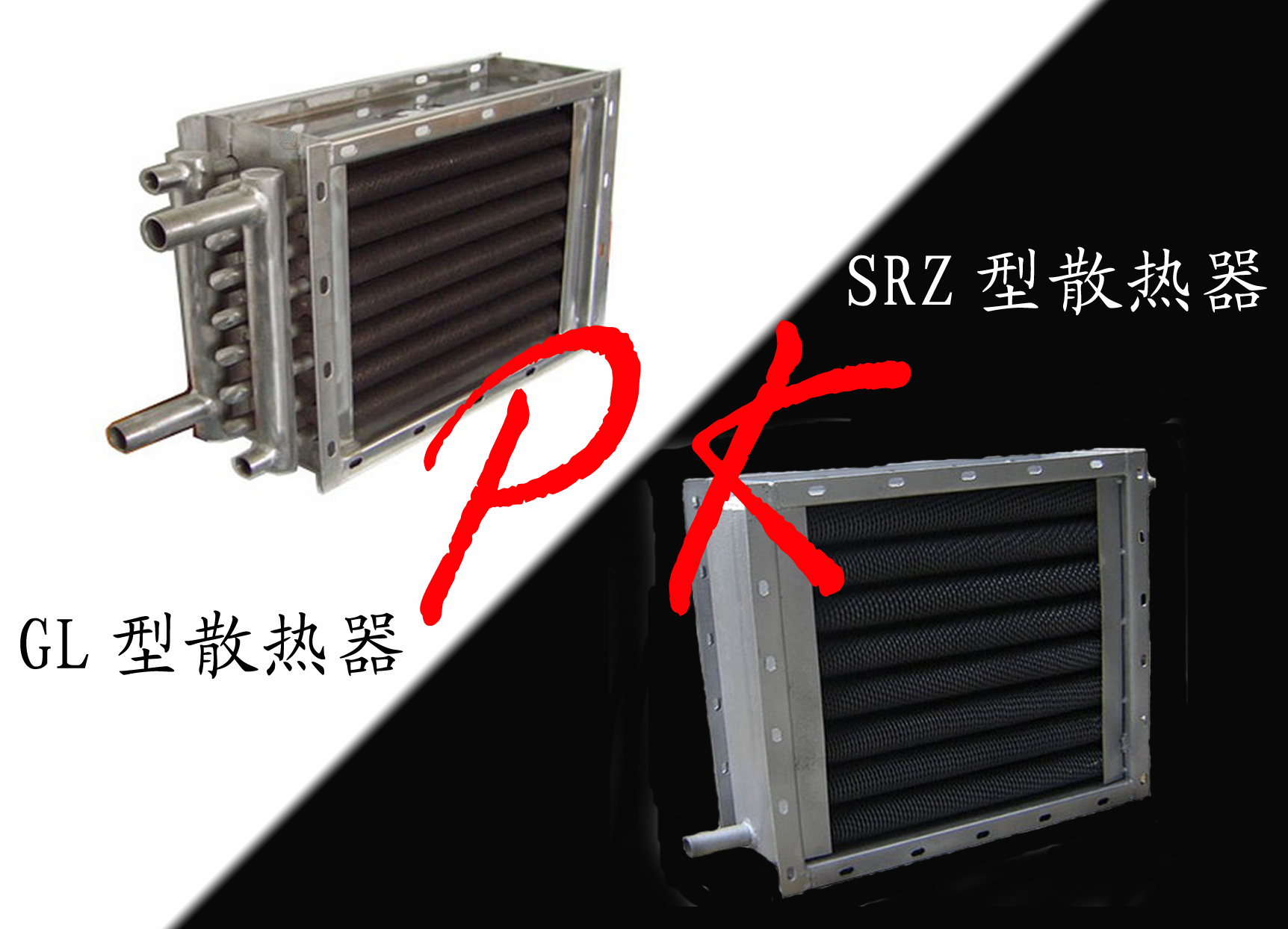

浅析SRZ型散热器与GL型散热器





    在我们日常采购翅片散热器的型号中。其中按国家标准图集制造生产的SRZ型散热器与GL型散热器是最为常用的。下面由西门小编带您对SRZ型散热器GL型散热器的工作介质,制造工艺,结构用途以及规格说明做一一的分析。

型号

SRZ型散热器

GL型散热器

工作介质

蒸汽(≤1.0MPa);热水(≤130°)

蒸汽;高温水;低温水;盐水;工作压力(≤1.0MPa

制造工艺

散热管采用Ф22×2mm的无缝钢管经专机绕片0.5×16mm钢带后,整体热镀锌,散热管直接焊接到框架箱盒内

采用Ф18×2mm型优质无缝钢管,经专机绕片0.3×10mm钢带后 ,整体热镀锌,散热管穿过框架多孔板,与连通管(弯头)焊接

结构用途

散热排管三排,叉排排列,单回路,适用于温度不高的蒸汽

散热排管全叉排排列,多回路,适用于高温热水、导热油

规格说明

SRZ A × B  C ;
B——分别代表散热器长宽尺寸分米化整
C
——标志散热器散热能力的大小(大D、中Z、小X
散热管翅片片距对应的散热能力大小制作成5mm(D)6mmZ)、8mmX)三种结构

GL ABC ;
A
——散热器排数(2排、4排、6排)
B
——散热器表面管数

C
——散热器有效管长(吋)





 点击了解>> SRZ型散热器GL型散热器 详情。

 版权所有:西门机电,转载请注明。
