SRZ型螺旋翅片式散热器概述及应用





        作为热风装置的主要设备,SRZ型螺旋翅片式散热器主要用于干燥系统的空气加热。其工作介质多用蒸汽,采用下进上出的异侧进出口设计,以保证蒸汽热量的充分转化,标准产品中,产品设计压力为1.2MP,蒸汽工作压力不能高于1.0MP。


        SRZ型螺旋翅片式散热器主要由空气流向间的三排并列螺旋翅片管组成,其翅片管束的加工工艺为在Ф22×2mm无缝钢管上绕制16×0.5mm皱折钢带而成,呈螺旋状,然后进行整体热镀锌处理,也可用不不锈钢做成全不锈钢散热器

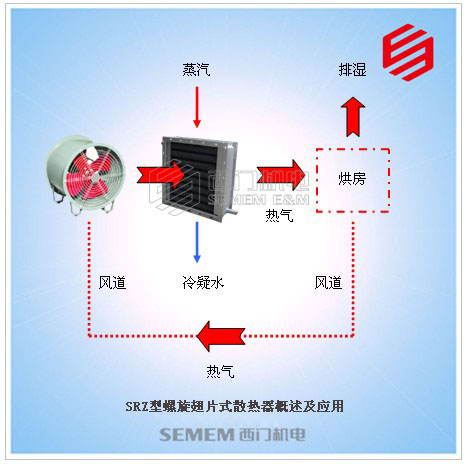

        具体应用举例,枸杞的烘干,要求做外循环(12次/小时),烘房尺寸5*8*4m,蒸汽压力5kg(饱和),要求烘房温度快速达到70-80℃。设计气体流量:2000m3/h、进风温度15℃;出风温度需满足80℃,计算出释放热量38245.14KCal/h;按照上述设计计算。需配5×5DSRZ型螺旋翅片式散热器两台,另配耐高温轴流风机SF2.5-2一台。
