SEMEM_DFY水泵综合保护器
更新 2023-05-25 阅读 点赞
产品描述：电流显示、水泵过载、欠流、缺相、空转、堵转、三相电流不平衡等故障电流锁定、自动恢复功能的水泵综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相缺 ...

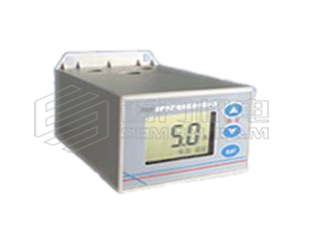

SEMEM_DFY水泵综合保护器
（水泵缺水保护器）
SEMEM_DFY水泵综合保护器
（水泵缺水保护器）
1、DFY型水泵综合保护器简介:
DFY型水泵综合保护器是一款智能型水泵三相缺相保护器，水泵空转保护器采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流，并根据电流判断是否存在过载、欠流、缺相、空转、堵转、三相电流不平衡等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
2、DFY型水泵综合保护器主要功能:
■ 电流显示：可显示三相平均电流和A、B、C三相电流。
■ 水泵欠流、空转保护：其功能为可在水泵电机空转的情况下动作，防止烧坏水泵或电机，也可用在其它要求欠电流运行时报警或跳闸的现场。
■ 堵转、过载、过流保护：当发生过载时，切断电动机电源。定时限动作，时间可调。
■ 三相缺相保护器：当检测到缺相时，切断电动机电源，动作时间可调。
■ 三相不平衡保护：当检测到三相电流不平衡时，切断电动机电源，不平衡度动作点和动作时间可调。
■ 自动恢复功能：因故障切断电动机电源后，可以自动恢复若干次，次数和间隔时间可设置。
■ 故障电流锁定功能：因故障切断电动机电源后，锁定显示发生故障那一刻的电流，便于分析故障原因。
■ 时间继电器功能：作为附加功能，内部集成了一个时间继电器。
3、DFY型水泵综合保护器技术指标:
| 型号规格 | DFY-701 | DFY-702 |
DFY-704
|
DFY-706
|
DFY-708
|
DFY-710
|
DFY-710H
|
|
额定电流设定范围（A）
|
1~10 |
1～20
|
1～40
|
1～60
|
1～80
|
1～100
|
1～1000
|
|
电流测量精度
|
±0.01A |
±0.1A
|
±1A
|
||||
|
保护动作时间（秒）
|
定时限（0.1～60） | ||||||
|
电源电压（V）
|
AC220V | ||||||
| 触点容量 | 2A/440VAC | ||||||
| 使用环境 | 温度-10℃～50℃，湿度≤85%，无凝露 | ||||||
备注：DFY-710H型保护器，配套使用电流互感器（**：5），堵转保护动作时间可选反时限。

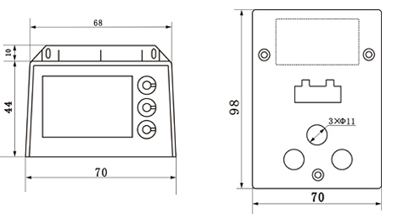

4、DFY型水泵综合保护器安装尺寸:
4、DFY型水泵综合保护器接线与应用:
