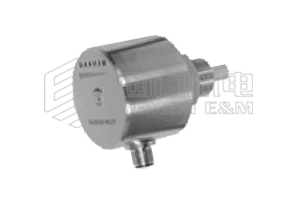

FR12型电子式流量开关

SEMEM_FR12型电子式流量开关

来源 西门机电   编辑 Semem   浏览 更新 2018-12-21

产品描述:免维护,安装方便,适用多种管径,开关量连续可调的FR12型电子式流量开关,又名电子水流开关,水流量传感器,液体流量开关无压力损失,适用多种流体介质,简明直观的指示,高可靠性。

产品介绍



FR12电子式流量开关





1、FR12型电子热式流量开关原理:
     电子热式流量开关基于热式原理,在封闭的探头内包含两个电阻,一个被加热作为探测电阻,另一个未被加热作为基准电阻。当介质流动时,加热电阻上的热量被带走,电阻值被改变,两个电阻差值被用作判断水或液体流速的依据。




2、FR12型电子热式流量开关特点:
      电子水流开关无活动部件,免维护、安装方便,一种型号适用多种管径要求,开关量连续可调,极低的压力损失,结构紧凑,LED 显示流动趋势及开关状态。.



3、FR12型电子热式流量开关应用:
      电子式流量开关是气液两用型,可用于气动和液压系统,可用于循环水、切削液及润滑油的断流监测的液体流量开关,以及泵的空转保护。



4、FR型电子热式流量开关技术参数:
    △设定范围:1…150cm/s( 水),3…300cm/s(油),20…2000cm/s(空气)
    △信号输出:PNP,NPN,继电器,常开+常闭(SPDT)
    △供电:24V±20%DC
    △接通电流:400 mA(PNP 或NPN 型),4A(继电器型)
    △空载电流:80mA
    △流量指示:LED 排(6个)
    △设定方式:电位计设定
    △耐压范围: 100bar (200bar)
    △温度梯度: 4℃/s
    △响应时间:1--13s,典型值2s
    △初始化时间: 8s
    △电气保护: 反相,短路,过载保护
    △防护等级: IP67
    △介质温度:-20--80℃
    △环境温度:-20--80℃
    △储存温度:-20--100℃
    △接线方式:M12 接插件/直接附2米线(可选)
    △材质: 探头:不锈钢,外壳:不锈钢(304)
    △重量:0.4kg

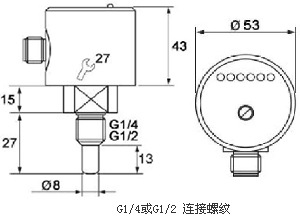

5、FR12型电子热式流量开关外形尺寸:



  水流传感器

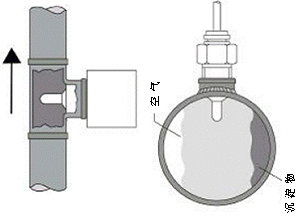

6、FR12型电子热式流量开关安装:



  液体流量开关



    当垂直安装时,应装在由下至上流动的管段上; 当水平安装时,探头应避开空气和沉淀物。

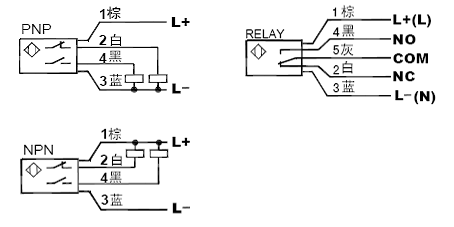

7、FR12型电子热式流量开关电气连接:



  水流传感器





8、FR12型电子热式流量开关LED功能及设定:
    红色LED亮:断流或流速低于设定值,开关释放,或模拟量处于4Ma,
    黄色LED亮:流速等于设定值,开关动作,
    黄色及绿色LED亮:流速大于设定值,绿灯变亮越多表明流速越大。

  FR12型电子式流量开关

     将流量开关装好,使介质以需要监测的流速流动,调整电位计,使第一个绿色LED恰好变亮。此后当流速低于当前值时,开关就释放。 若要使开关点比当前流速小,可调整电位计使绿色LED多亮一些。





9、FR12型电子式流量开关型号:

型号举例 产品描述
FR12-G12H-DC-RQ G1/2连接,DC24V供电,继电器输出
