    西门流量开关
    浏览

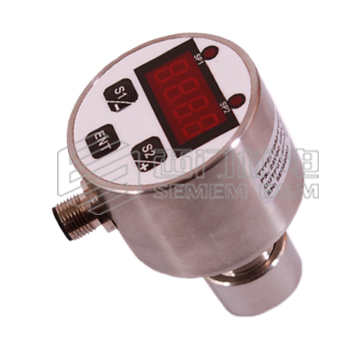

    FCS100数显流量开关

    一、FCS100数显流量开关 工作原理:

            数显流量开关热传温差的原理是利用热的传播扩散特性,将高温区域向低温区域传递热量。应用在流量检测方面,表现区域温差的值对应流量的大小。

            热传温差的工作原理,在封闭的探头内放置发热模块及感温模块,探头的热传温差值与被测量介质流速密切相关,当管道内介质以稳定的流速流动时,感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时,感热模块会传出随之变化的温差信号,经过处理器将对应流速的结果输出。





     二、FCS100数显流量开关 特点:

        1.没有活动部件,因此与机械式流量开关相比它不会因为腐蚀、断裂、挡板变形等原因而造成失灵;

        2.适用于不同介质的流量监控,包括一些不纯净的液体和气体介质;

        3.插入式安装方式,满足多种管径安装要求;

        4.流量检测范围宽,精度高,可满足客户对流体不同流速的控制要求;

        5.数字显示介质流动的状态;

        6.按键设置参数,操作简便;

        7.较长的使用寿命与免维护设计相结合,让您的设备彰显巨大的竞争优势。

        8.诸多的产品优势已经在工业电炉,焊接设备,激光设备,微波设备,玻璃机械,润滑机械,印刷机械,机床,以及大型变压器等领域得到充分发挥。





    三、FCS100数显流量开关 技术参数:



    基本参数

    介质

    Liquids, gases

     监控功能

    报警指示

    LED(red)

    信号输出

    Relay,PNP,Analog 4…20mA

    负        载

    Relay<1A; PNP<150mA;Analog <500Ω

    温度范围

    介质

    -20 °C...+80 °C

    环境

    -20 °C...+80 °C

    电气参数

    工作电压

    DC 24 V (18...32 V)

    空载电流

    <80 mA

    状态指示

    4-digit,7-segment LED indicator

    防护等级

    IP67 (when plugged in)

    接插件

    M12 plug-in connection, 5-pole



    流量监控

     调整范围

    1…150 cm/s

    3…300 cm/s

    200…2000 cm/s

    重复精度

    ±2 %

    初始化时间

    approx.18s

    机械参数

    耐压

     100 bar

    材质

    外壳

     stainless steel

    探头

     stainless steel

    重量

     approx.0.4kg

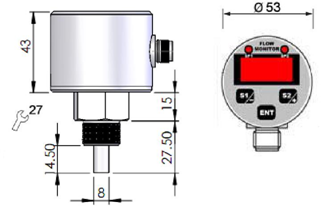

    四、FCS100数显流量开关 外形尺寸:



         FCS100数显流量开关



    五、FCS100数显流量开关 安装:

      监控器的探头必需充分与被测介质相接触。(图.1)





                                                        图.1

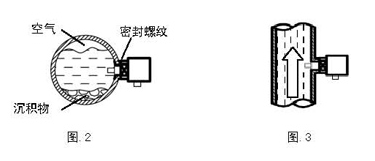

    当水平管路时,尽可能考虑侧面安装。 (图.2) ·当安装在水平管道的上端时,应保证介质是满管,以防探头只接触到空气而未接触到介质。·当安装在水平管道的下端时,应保证管道底部没有沉淀物,以免探头被沉淀物覆盖而无法与探头充分接触。当垂直安装时,应装在由下至上流动的管段上。(图.3).



        FCS100数显流量开关



       在与弯管和交汇处安装时,应考虑前后的安装距离(图.4),前面为 5倍管径距离,后面面为 3倍管径距离。



           FCS100数显流量开关

                               图.4

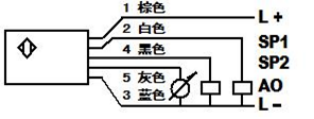

    六、FCS100数显流量开关接线图:



        FCS100数显流量开关

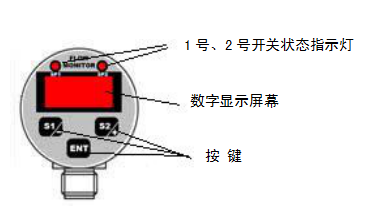

    七、FCS100数显流量开关 面板及按键说明:

      FCS100数显流量开关





    按键

    功能介绍

       FCS100数显流量开关

    工作状态下,查看SP1动作设定值;在菜单模式下,向下切换菜单项;在参数修改模式下,循环左移被修改位。

        FCS100数显流量开关

    工作状态下,查看SP2动作设定值;在菜单模式下,向上切换菜单项;在参数修改模式下,修改闪烁位的数值。

     FCS100数显流量开关

    工作状态下,按住约3秒钟进入参数设置菜单;在菜单模式下,查看、修改当前菜单项查参数值。

    按键组合

    功能介绍



     FCS100数显流量开关

     +

      FCS100数显流量开关



    下限设定按键组合,为系统提供流量监控范围的下限值。设置过程:当有介质以稳定的下限流速流过传感器时,同时按住此按键组合,保持约3秒钟后完成下限值的设置,同时显示"CA-O"。



         FCS100数显流量开关

          FCS100数显流量开关

    上限设定按键组合,为系统提供流量监控范围的上限值。设置过程:当有介质以稳定的上限流速流过传感器时,同时按住此按键组合,保持约3秒钟后完成上限值的设置,同时显示"CA-F"。







    八、FCS 数显流量开关 菜单介绍:

    菜单名称

    功能介绍

    参数选择范围

    SP1

    1号开关动作值

    2%…100%FS

    hS1

    1号开关复位值

    0%…98%FS

    oUt1

    1号开关输出类型

    nO/nC

    SP2

    2号开关动作值

    2%…100%FS

    hS2

    2号开关复位值

    0%…98%FS

    oUt2

    2号开关输出类型

    nO/nC

    FAC

    显示数值系数

    0.1…99.9

    CAL

    校正参数

    0…9999

    END

    退出菜单

    -







    九、FCS100数显流量开关 型号:

    FCS

    100

    -

    G12

    E

    D

    P

    P

    N

    Q



    FCS

    100

    -















    数显型流量监控器







    G12













    接口螺纹 G1/2







    G14













    接口螺纹 G1/4









    E











    外螺纹











    D









    直流24V±20%供













    N







    无SP1输出













    P







    SP1-PNP输出













    Y







    SP1-常开+常闭输出















    N





    无SP2输出















    P





    SP2-PNP输出

















    N



    无模拟量输出

















    S



    模拟量输出



















    Q

    接插件式



















    C

    直接附线式
