WQH汽水混合器



一、WQH汽水混合器概述

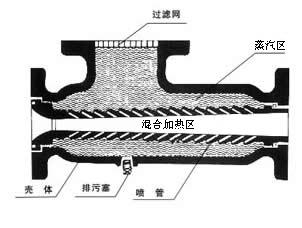

       WQH汽水混合器是一种装设于管道上采用蒸汽直接式加热水的设备。结构如图所示,汽水混合加热器核心部件为拉法尔喷管,从喉口喷入的水与从斜孔喷入的蒸汽充分混合后流出,生产出热水,蒸汽和水在高速流动中混合,无震动、无噪音。




二、WQH汽水混合器外型尺寸



型号规格

WQH -40 -1.2

WQH -40 -2.5

WQH -65 -4.5

WQH -65 -7

WQH -65 -10

WQH -125 -16

WQH -125 -25

WQH -125 -35

WQH -250 -60

WQH -250 -105

WQH -250 -165

(QSH)

-4

-6

-8

-10

-12

-16

-20

-24

-32

-40

-48

额定流量(m3/h)

1.2

2.5

4.5

7

10

16

25

35

60

105

165

工作压力(MPa)

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

1.0

净重(kg)

8

8

15

15

15

50

50

50

200

200

200

运行重量(kg)

8.5

8.5

16

16

16

58

58

58

260

260

260

噪声(dB)

≤65

≤65

≤65

≤65

A(mm)

240

360

660

1200

B(mm)

105

130

170

300

C(mm)

105

130

220

450

水侧法兰

DN40

DN65

DN125

DN250

汽侧法兰

DN40

DN65

DN125

DN250

法兰标准

HG/T 20592-2009

型号尾注:G表示碳钢材质,C表示不锈钢材质。

型号尾注举例:WQH-125-30G 表示材质为碳钢。



三、WQH汽水混合器选型参考
WQH汽水混合器可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用混合器;
1、汽水混合器未通入蒸汽时,额定流量下水头损失为5mH2O,通入蒸汽后水头损失可按1m H2O考虑;
2、蒸汽压力大于水压0.05MPa以上;
3、汽水混合加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
4、汽水混合加热器适宜安装在水泵的吸水侧。



四、WQH汽水混合器安装使用
1.汽水混合器可水平安装,必需设置安装支架,蒸汽入口朝上;
2.汽水混合器前后装设阀门、压力表及温度计,以便于观察和调节加热器工作状况;
3.启动时,应先通水,再通汽;停机时,先关断汽源,再断水。

 汽水混合器安装使用



五、WQH汽水混合器典型应用

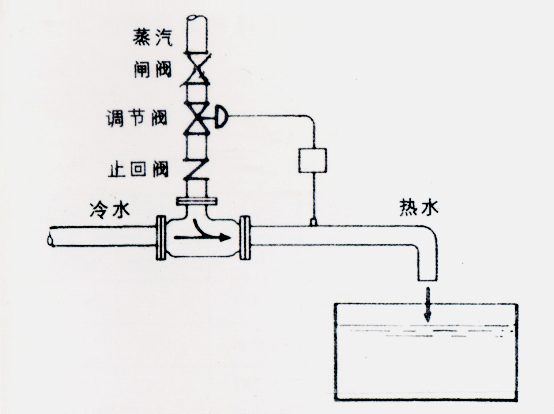

汽水混合器应用
