一、CLW型水温自动控制器 概述

      水温控制装置是暖通空调、热水供应及热交换系统中十分关键的一环，它直接影响系统是否合理节能的运行。本公司一直积极寻求合理有效、稳定节能的方案。结合不同用户的实际使用工况，在众多的控制器、驱动器、阀体中选择合理有效的配置，以满足不同用户的要求。

二、CLW型水温自动控制器 工作原理
      CLW水温自动控制器主要包含传感器、控制器、电动阀(阀体和执行器)。传感器装设在二次侧出水管道上，用于探测二次水出水温度；电动阀装设在一次侧进水管道上，用于控制一次水进入换热器的流量；控制箱作为核心部件，接受温度信号，输出控制信号。

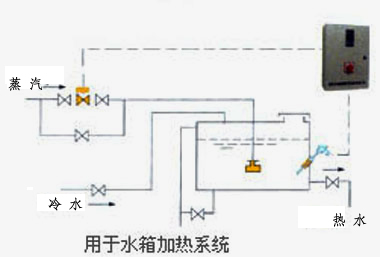

      用于水箱加热系统时：CLW水温自动控制器的传感器装在水箱中，用于探测热水的温度，电动阀门装设在蒸汽管道上，控制蒸汽管道的蒸汽流量，根据传感器发出的信号来调节蒸汽的流量。

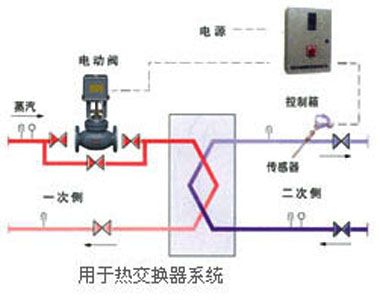

      用于热交换器系统时：CLW水温自动控制器传感器测量二次水出水温度，并将其转换成电信号反馈至控制箱，控制箱以设定数值(用户设定)为基准，比较实际水温。根据温度偏差输出相应的电流信号至电动阀，指令电动阀按比例开大关小。调节一次水管道的水流量，实现二次水温度的均衡稳定，保持出水温度恒定在允许的范围内。

三、CLW型水温自动控制器 结构特点
      CLW水温自动控制器由传感器、控制器、电动阀及辅件组成。
      1、传感器：直接插入受控水管道或液体介质中，外壳为不锈钢，内部热敏元件为随控制器配套的产品，准确度为±0.1℃，测温范围-50~150℃。
      2、控制箱：收集并处理信号，监控水温，由变压器、箱体、控制器、接线端子等组成。控制器采用电子式远程温度控制仪表，选用霍尼韦尔、西门子、丹佛斯等先进技术产品，采用比例可控制方式，具有PID调节和往复控制功能，可根据水温情况调节电动阀的开度。数字显示，调节精度±0.5℃，设定范围为-29℃~+104℃，传感距离500m，可任意编辑设定温度；具有制冷和制热两种控制模式。
      3、电动阀：是水温自动控制器的执行部件，它能否正确有效执行直接决定温度控制的效果，CLW水温自动控制器采用进口品牌产品（霍尼韦尔、西门子、丹佛斯），质量稳定可靠。电动阀由执行器、阀体组成。

           执行器: 采用可逆同步电动扫行器。动作灵敏刻度指示清晰，执行器与阀体采用耦合联接方式，组装、检修方便

           阀体：阀体有二通、三通两种结构类型，根据具体工况配用适用于蒸汽、水、乙二醇的阀体，设计工作压力2.5MPa，温度350℃，阀芯为不锈钢材质，采用等百分比（水）或线性比（蒸汽）控制，结构严密、精度高、无泄漏。
     4、辅件：在特殊情况下配置特殊的辅件。如用于高温介质时，须配置散热辅件；用于过低温度介质时，须配置防冻辅件。

四、CLW型水温自动控制器 技术参数
     1、阀体适用介质：饱和蒸汽、过热蒸汽、水、乙二醇。
     2、阀体工作温度：2℃~350℃
     3、阀体工作压力：≤2.5MPa
     4、工作环境：-5~50℃，<95%r.h.无凝露
     5、工作电源：220V/50Hz
     6、电功率：<100W
     7、控制灵敏度：小于0.5℃(0.3%FS)

五、CLW型水温自动控制器 安装使用
      CLW水温自动控制器各组件均为精密部件，搬运、安装时须避免剧烈碰撞和损坏，随机均附有详细的安装使用说明，请按随机文件的要求操作。
      1、传感器安装：
      1)传感器应尽可能选择水流动性好的位置安装，以使传感器探测到准确的温度；
      2)按图示将套管焊接于管道或水箱壁上，再将传感器(M27×2螺纹)连接在套管上(注意密封)即可。
      3)安装在水箱中时，应确保传感器浸没在水中；
      4)安装在管道上时，传感器应安装在不少于1m长的直管中部位置。

      2、控制箱安装：
      CLW水温自动控制器采用电子式远传控制方式，因而控制箱能根据用户自己的需要安装定位，可选择安装在控制阀附近，也可选择安装在监控室中集中控制，可直接挂于墙上。注意适当采取防水，防潮等防护措施。


      3、电动阀安装：
      电动阀由驱动器、阀体及辅件组成。
     1)布置管道前应先确定电动阀外形尺寸(尤其是带有辅件的电动阀，驱动器位置较高)，防止出现安装不当的情况。
     2)使用电动阀一般需设置旁通管路，以备调试检修。
     3)电动阀须遵循使用说明书规范，一般应正立垂直安装，阀体开度指示应便于观察。除考虑拆卸驱动器阀体方便外，周围还应留300mm以上操作空间。
     4)为方便用户安装，CLW水温自动控制器均采用法兰连接方式；对于小型号阀体，进口原件为螺纹联接。

      4、CLW型水温自动控制器 电气接线：
           电气接线包括传感器至控制箱，控制箱至电动阀两部分。接线端子均已对应编号，根据随机文件，用符合要求的导线接即可。在控制箱附近1m范围内设置220V/50Hz带有电源开关的插座。
