ZQ型轴流暖风机

SEMEM_ZQ型轴流暖风机

来源 西门机电   编辑 Semem   浏览 更新 2018-12-19

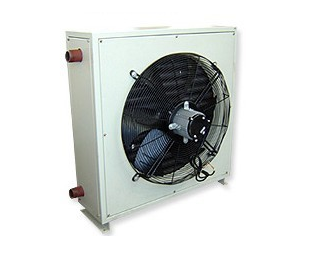

产品描述:候车室、体育馆等大型公共场广泛应用的ZQ型轴流暖风机,结构紧凑合理、外形新颖美观;由低噪音外转子轴流风机与高热效的钢管扎铝片散热器组成。

产品介绍













一、轴流暖风机概述:

  1.ZQ型轴流暖风机是我公司吸收了国外的先进技术与制造工艺,在Q型蒸汽暖风机的基础上成功研发的

        一款新型轴流暖风机

  2.采用了低噪音外转子轴流风机,钢管扎铝片散热器及精美的百叶窗等部件;

  3.轴流暖风机热媒为饱和蒸汽;

  4.ZQ型轴流暖风机结构紧凑合理、采用网罩式外转子风机,外形新颖美观;

  5.广泛应用于候车室、体育馆等大型公共场所循环加热空气采暖。





二、轴流暖风机性能参数 :

型 号

风 量(m3/h)

蒸气压力

( ℃ )

散热量

( kw )

凝结水量

( kg/h )

进口温度

( ℃ )

出口温度

( ℃ )

噪  音

 dB(A)

风  速

( m/s )

ZQ-20

2000

0.1

18.18

29.7

15

42

60

3.05

0.2

19.53

32.34

44

0.3

20.87

35.03

46

0.4

22.22

37.84

48

ZQ-30

3000

0.1

30.3

49.51

15

45

60

3.2

0.2

33.33

55.19

48

0.3

36.36

61.02

51

0.4

38.38

65.36

53

ZQ-40

4000

0.1

36.36

59.41

15

42

65

3.03

0.2

39.05

64.66

44

0.3

41.75

70.07

46

0.4

44.44

75.68

48

ZQ-50

5000

0.1

50.5

82.52

15

45

65

3.45

0.2

55.5

91.99

48

0.3

60.6

101.71

51

0.4

63.96

108.92

53

ZQ-60

6000

0.1

54.54

89.12

15

42

65

3.44

0.2

58.58

96.94

44

0.3

62.62

105.09

46

0.4

66.66

113.17

48

ZQ-70

7000

0.1

63.63

103.98

15

42

70

3.56

0.2

68.34

113.17

44

0.3

73.05

122.6

46

0.4

77.77

132.44

48

ZQ-80

8000

0.1

72.77

118.92

15

42

70

3.79

0.2

80.8

133.79

45

0.3

88.88

149.17

48

0.4

91.57

155.94

49

ZQ-90

9000

0.1

75.75

123.79

15

40

70

3.64

0.2

87.87

145.5

44

0.3

96.96

162.73

47

0.4

103.02

175.43

49

ZQ-100

10000

0.1

84.17

137.54

15

40

70

3.98

0.2

97.63

161.67

44

0.3

107.73

180.8

47

0.4

111.1

189.19

48

ZQ-120

12000

0.1

101

165.05

15

40

70

3.65

0.2

117.16

194.01

44

0.3

129.28

216.97

47

0.4

137.36

233.91

49

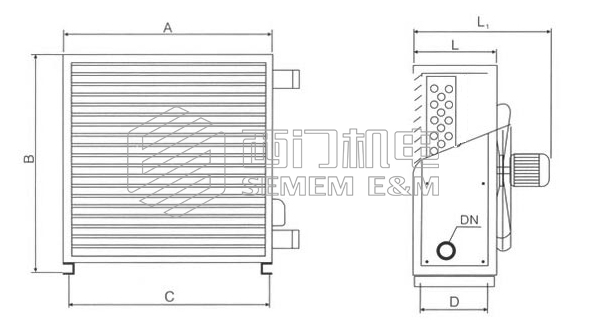

三、ZQ型轴流暖风机外形尺寸:

ZQ型轴流暖风机



型  号

A

B

C

D

D1

L

L1

电机功率
( W )

重 量
(Kg)

DN

ZQ-20

550

610

540

260

450

300

500

120

45

40

ZQ-30

600

660

590

260

450

300

500

180

58

ZQ-40

650

710

640

260

490

300

540

250

70

ZQ-50

700

760

690

260

490

300

540

250

90

ZQ-60

750

810

740

260

490

300

540

250

98

ZQ-70

800

860

790

280

550

320

600

370

108

ZQ-80

850

910

840

280

550

320

600

370

110

ZQ-90

900

960

890

310

570

350

620

750

120

ZQ-100

950

1010

940

310

570

350

620

750

130

ZQ-120

1000

1060

990

310

590

350

640

1100

145





 四、轴流暖风机安装安装与维护:

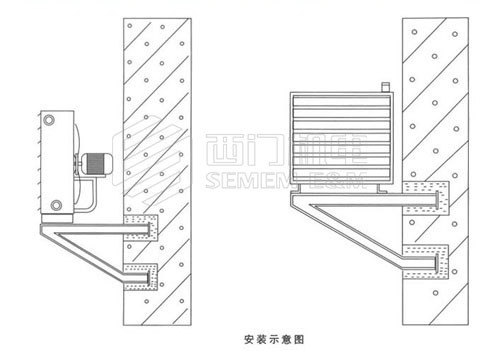

 轴流暖风机安装示意图



1、ZQ型轴流暖风机可安装在墙体结构件上;
2、安装前应检查轴流暖风机的完好性;
3、ZQ型轴流暖风机的冷凝水管路上要装有冷凝水排除器(疏水阀);
4、电动机接线应使风机叶轮按旋转标牌示意方向旋转;
5、ZQ型轴流暖风机再使用之前、应仔细检查各连接处的紧固情况,如有松动,应立即紧固;
6、轴流暖风机每次工作之前,要排净散热器中的混合气体,预热5-10分钟再送风工作;
7、轴流暖风机停止工作后,应放净散热器中的冷凝水;
8、ZQ型轴流暖风机必需保持清洁,可用压缩空气吹除换热器翅片及其他部位的灰尘;
9、轴流暖风机工作2-3年后,应立即清洗换热器的水管内腔,可用化学方法去除水垢;

10、该新型轴流暖风机也可根据用户要求生产成防爆轴流暖风机

11、订货须知:

       ZQ型轴流暖风机热媒接口可根据用户要求同侧连接、异侧连接、上下连接均可。
