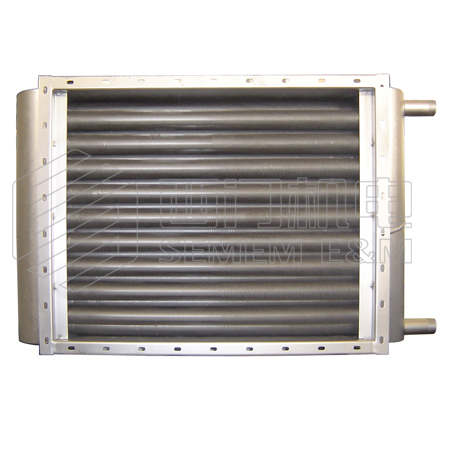

U型空气散热器

SEMEM_U型空气散热器

来源 西门机电   编辑 Ref   浏览 更新 2018-12-06

产品描述:散热翅片管采用U型弯头连接、多孔板支撑的铜制空气散热器。整体冷镀锡处理,传热系数高、耐腐蚀、耐高温。广泛应用于采暖、空调、冷却、除湿、烘干等工程系统。

产品介绍

 U型空气散热器厂家

 一、U型空气散热器概述

   1.U型空气散热器由铜管绕铜片散热翅片管构成,热工性能好;

   2.U型空气散热器适应于采暖,空调,冷却,除湿,烘干等热交换工程系统;

   3.U型空气散热器为半回路(一排)或双回路(二排)结构,其工作介质可为热源(蒸汽,高温水)

       或冷源(低温水,盐水);

   4.U型空气散热器表示说明:U①②—③—④

                                                   ①—散热管排数(1排,2排);

                                                   ②—散热管翅片片距(R,M,T)

                                                   ③—散热器表面管数(根)

                                                   ④—散热器有效管长(吋)

  5.U型空气散热器散热管特征:采用Φ16×1紫铜管绕10×0.2mm紫铜带,整体冷镀锡处理,传热系数高,

       耐腐蚀,按其单位长度散热量大小,分三种片距分别为R(片距3.2),中M(片距4.2),小T(片距6.5)

  6.U型空气散热管结构参数表1

型 式

片 距

(mm)

散热面积

(m²/m)

肋化系数

肋通系数

净化比

UR

R3.2

0.55

12.3

15.8

0.53

UM

M4.2

0.42

9.55

12.2

0.54

UT

T6.5

0.30

6.80

11.1

0.55



二、U型空气散热器工作特性

  表2.U型空气散热器在空气热交换过程中的性能实验公式



性 能 项 目

状 态

片 距

实   验 公 式

传 热 系 数

(Kcal/m².h.℃)

冷 却

R

(低温水)K=[1/14Vr0.857ξ0.87+1/242.2 0.8] -1

加 热

R

(高温水)K=21.9Vr0.0556ω0.0115

R

(蒸汽)K=17Vr0.608

M

(蒸汽)K=18.60.608

T

(蒸汽)K=17.95Vr0.608

空 气 阻 力

(mmH2O)

干阻力

R

△H干=0.11Vr1.98N

M

△H干=0.55Vr8.908N

T

△H干=0.44Vr1.84N

湿阻力

R

△H湿=0.16Vr1.84N

水  阻  力

R.M.T

△h=1.1ω-1.854N

  表中:Vr—空气重量流速;ω—水流速;ζ—折湿系数;N—散热管排数





 U型空气散热器结构参数



三、U型空气散热器基本参数

 表3. U型空气散热器基本参数法                                                                                  (待续)

表 面

管 数

基 本 参 数

排 数

有 效 管 长 (吋)

B

(mm)

24

30

36

42

4

散 热 面 积(M²)

受风表面积(M²)

通风净截面积(M²)

进出管接头(ZG″)

 净   重(Kg)

 净   重(Kg)

2R

1或2

1或2R

1或2

1

2

3.46

0.100

0.06

1

16

20

4.28

0.124

0.074

1

18.8

23

5.18

0.15

0.09

1

21

26

6.01

0.174

0.104

1

23

28

224

8

散 热 面 积(M²)

受风表面积(M²)

通风净截面积(M²)

进出管接头(ZG″)

 净   重(Kg)

 净  重(Kg)

2R

1或2

1或2R

1或2

1

2

6.43

0.186

0.111

1

24

31

8.02

0.232

0.139

1

27

35

9.64

0.279

0.167

1

30

40

11.19

0.324

0.194

1

32

44

366

A(mm)

700

850

1000

1150

外形尺寸



续表3.  U型空气散热器基本参数

表面

管数

基 本 参 数

排 数

有 效 管 长 (吋)

B

72

78

84

90

96

102

108

114

120

mm

12

散 热 面 积(m²)

受风表面积(m²)

通风净截面积(m²)

进出管接头(ZG″)

进出管接头(ZG″)

  净 重(kg)

  净 重(kg)

2R

1或2

1或2R

1

2

1

2

28.40

0.822

0.491

2

2.5

55

79

30.44

0.881

0.527

2

2.5

59

85

31.50

0.910

0.504

2

2.5

62

90

30.44

0.975

0.540

2

2.5

65.5

95.5

36.00

1.040

0.576

2

2.5

69

101

38.25

1.105

0.612

2

2.5

72.5

106.5

40.50

1.170

0.648

2.5

2.5

74

112

40.75

1.235

0.684

2.5

2.5

77.5

117.5

45.00

1.300

0.720

2.5

2.5

81

123

510

15

散 热 面 积(m²)

受风表面积(m²)

通风净截面积(m²)

进出管接头(ZG″)

进出管接头(ZG″)

  净 重(kg)

  净 重(kg)

2R

1或2

1或2R

1

2

1

2

35.07

1.015

0.607

2

2.5

64

94

37.62

1.086

0.651

2

2.5

68

101

39.38

1.137

0.630

2

2.5

72

107

42.19

1.219

0.675

2.5

2.5

76

113.5

45

1.300

0.720

2.5

2.5

80

120

47.81

1.381

0.765

2.5

2.5

84

126.5

50.63

1.462

0.810

2.5

2.5

88

133

53.44

1.544

0.855

2.5

2.5

92

139.5

56.25

1.625

0.900

2.5

2.5

96

146

616

18

散 热 面 积(m²)

受风表面积(m²)

通风净截面积(m²)

进出管接头(ZG″)

进出管接头(ZG″)

 净 重(kg)

 净 重(kg)

2R

1或2

1或2R

1

2

1

2

41.77

1.209

0.723

2.5

2.5

72

109

44.78

1.296

0.775

2.5

2.5

77

116

47.25

1.370

0.756

2.5

2.5

81

123.5

50.63

1.468

0.810

2.5

2.5

85.5

131

54.0

1.566

0.864

2.5

2.5

90

138.5

57.38

1.664

0.918

2.5

2.5

94.5

146

60.75

1.762

0.972

2.5

2.5

99

53.5

64.13

1.860

1.026

2.5

2.5

103.5

161

67.5

1.958

1.080

2.5

2.5

108

168.5

722

21

散 热 面 积(m²)

受风表面积(m²)

通风净截面积(m²)

进出管接头(ZG″)

进出管接头(ZG″)

 净 重(kg)

 净 重(kg)

2R

1或2

1或2R

1

2

1

2

48.44

1.402

0.838

2.5

2.5

81

123

51.96

1.504

0.899

2.5

2.5

86

132

51.13

1.585

0.882

2.5

2.5

91

140

59.06

1.698

0.945

2.5

2.5

96

148.5

63.0

1.811

1.008

2.5

2.5

101

157

66.94

1.924

1.071

2.5

2.5

106

165.5

70.88

2.037

1.134

2.5

2.5

111

174

74.81

1.150

1.197

2.5

2.5

116

182.5

78.75

2.263

1.260

2.5

2.5

121

191

828

24

散 热 面 积(m²)

受风表面积(m²)

通风净截面积(m²)

进出管接头(ZG″)

进出管接头(ZG″)

 净 重(kg)

 净 重(kg)

2R

1或2

1或2R

1

2

1

2

55.14

1.596

0.954

2.5

2.5

90

139

59.12

1.711

1.023

2.5

2.5

96

148

63.00

1.820

1.003

2.5

2.5

101

158

67.5

1.950

1.080

2.5

2.5

106.5

167.5

72.00

2.080

1.52

2.5

2.5

112

177

76.5

2.210

1.224

2.5

2.5

117.5

186.5

81.00

2.340

1.296

2.5

2.5

123

196

85.50

2.470

1.368

2.5

2.5

128.5

205.5

90.00

2.600

1.440

2.5

2.5

134

215

934



A(mm)



1900

2050

2202

2355

2507

2660

2812

2964

3117

外形

尺寸



  备注:  表2,表3中基本参数数据或不同排数,不同片距型散热器换算式:

   散热面积:

         2M型=2R型×0.77

         2T型=2R型×0.54

         1R=2R×0.5

         1M型=2R×0.385

         1T型=2R×0.27

    产品净重:

         1M型=1R型×0.94

         2M型=2R型×0.92

         1T型=1型R×0.85

         2T型=2R型×0.78

   通风净截面积:

         M型=R型×1.015

         T型=R型1.035
