S型冷暖风机

SEMEM_S型冷暖风机

更新 2018-12-06   阅读   点赞

产品描述:工业建筑和民用建筑采暖、降温、去湿、通风的S型暖风机。S型暖风机为多回路铝轧螺旋肋片管。结构合理、工艺先进、整体性和热工性能良好,从根本消除接触热阻、电腐蚀现象。

产品介绍

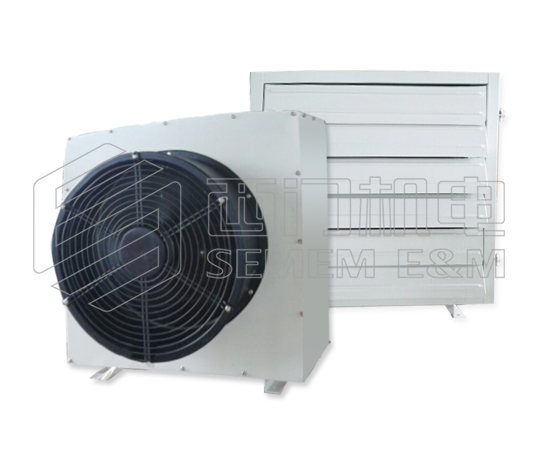

SEMEM_S型冷暖风机



暖风机,冷暖风机,S型冷暖风机





一、S型暖风机概述

   1.S型暖风机采用铝制冷轧螺旋光滑翅片换热管,新型鸟翼式轴流风机,热效率高,噪音低;

   2.S型暖风机冷暖兼用;

   3.S型暖风机是工况企业和大型公共建筑供暖、降温的理想设备;

   4.S型暖风机适用介质:热水,冷水,工作压力:0.4MPa。



二、S型暖风机技术参数

 表1:S型暖风机基本参数表

型 号
规 格
外型尺寸(mm) 换 热 排 管 标准风量
(m³/h)
平均出
风速度
(m/s)
电  机
功  率
(W)
重  量
(kg)
噪   声
(db)
A B H C 换热面积
(m²)
热 媒 流 通
面积(m²)
排 数
(排)
S324 600 580 700 450 6.59 0.0628 2 2350 3.2 120 33 62
S334 9.56 0.0942 3 2330 3.2 39 64
S524 750 730 850 510 13.33 0.0628 2 5050 3.9 390 50 69
S534 19.48 0.0942 3 4980 3.8 60 70



  表2:S型暖风机用于热水采暖时性能参数表(进风温度15℃)

型 号
规 格
热   水(130℃→70℃)
热    水(90℃→70℃)
散热量
( w )
出风温
度(℃)
耗水量
(Kg/h)
水流速
度(m/s)
水阻力
(pa)
散热量
(w)
出风温
度(℃)
耗水量
(Kg/h)
水流速
度(m/s)
水阻力
(pa)
S324
17824
41.6
268
0.119
794
15816
37.3
678
0.300
3194
S334
22097
46.4
317
0.094
921
18721
41.6
805
0.237
3332
S524
41868
42.5
600
0.265
3488
28377
33.6
1220
0.540
12544
S534
52910
50.2
758
0.24
4027
41286
42.5
1775
0.523
19600



表3:S型暖风机用于冷水降温时性能参数表(水流速度0.5m/s)

型  号
规 格
进水温度15℃ ,进风温度30℃
进水温度6℃, 进风温度25℃
制冷量
w
出风温度℃
耗水量
(Kg/h)
回 水 温
度(℃)
水阻力
(pa)
制冷量
(w)
出 风 温
度(℃)
耗水量
(Kg/h)
回 水 温
度(℃)
水阻力
(pa)
S324
3547
25.0
1130
17.1
8271
5989
16.6
1130
10.6
8271
S334
4628
23.4
1694
17.4
13328
8989
12.2
1694
10.7
13328
S524
6594
25.7
1130
20.2
10780
10781
17.6
1130
14.6
10780
S534
9257
23.8
1694
19.7
17542
15177
14.9
1694
13.7
17512
