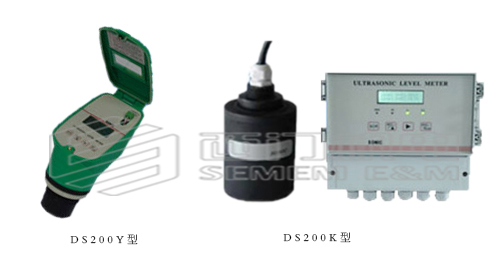

一、DS200型超声波液位控制器概述：
       DS200型超声波液位控制器，是一种智能非接触式液位测量控制器。产品具有发射功率可调整，全量程内增益控制，自动温度补偿等功能，能识别虚假信号，从而有效去除各种干扰信号。本系列产品可广泛用于各种液体的液位和固体物位测量。





二、DS200型超声波液位控制器特点：
   1、 采用SMD技术，提高仪器的可靠性。
   2、 自动功率调整、增益控制、温度补偿。
   3、先进的检测技术，丰富的软件功能适应各种复杂环境。
   4、具有干扰回波的抑止功能，保证测量数据的真实性。
   5、16位D/A转换，提高电流输出的精度和分辨率。
   6、 传感器可采用聚四氟乙烯材料，用于各种腐蚀性场合。





三、DS200型超声波液位控制器工作原理：
       超声波传感器在微处理器的控制下，发射和接收超声波，并由超声波在空气中的传播时间t来计算超声传感器与被测物之间的距离s，由于声波在空气中的传播速度V是一定的，则根据：s=Vt/2可计算出s，又因为超声传感器与容器的底部的距离S是一定的，则被测液位h=S-s。







四、DS200Y型一体式超声波液位控制器型号：

	一体式两线制	一体式四线制
5m量程	DS200Y-050D1	DS200Y-050D2	DS200Y-050A
10m量程	DS200Y-100D1	DS200Y-100D2	DS200Y-100A
15m量程	DS200Y-150D1	DS200Y-150D2	DS200Y-150A
20m量程		DS200Y-200D2	DS200Y-200A
产品描述：
工作电源	DC24V	DC24V	AC220V
变送输出	4-20mA	4-20mA	4-20mA
控制输出		2路继电器	2路继电器

五、 DS200K型分体式超声波液位控制器型号：

	分体式
5m量程	DS200K-050D	DS200K-050A
10m量程	DS200K-100D	DS200K-100A
15m量程	DS200K-150D	DS200K-150A
20m量程	DS200K-200D	DS200K-200A
40m量程	DS200K-400D	DS200K-400A
产品描述：
工作电源	DC24V	AC220V
变送输出	4-20mA	4-20mA
控制输出	4路继电器	4路继电器

六、DS200Y型一体式两线制超声波液位控制器技术参数：
    工作电源：DC-24v（18v-30v）
    信号输出：4-20mA (两线制)
    工作量程：0-5m、0-10m、0-15m
    工作盲区：20mm-0.6m
    工作压力：常压
    分辨率：量程＜10m：1mm；量程≥ 10m：1cm
    精确度：0.25%,0.5%
    环境温度：-25℃-+70℃
    防护等级：IP65
    温度分辨率： 0.125℃





七、DS200Y型一体式四线制超声波液位控制器技术参数：
    工作电源：AC220V、DC24V
    信号输出：4-20mA(16位D/A，750欧姆负载) ，或RS485
    工作量程：0-5m、0-10m、0-15m、0-20m
    控制输出：二路继电器，可编程。
    工作盲区：20mm- 0.6m
    工作压力：常压
    分辨率：量程≤ 15m：1mm ；量程＞15m：1cm
    精确度：0.25%、0.5%
    环境温度：-25℃-+70℃
    防护等级：IP65
    温度分辨率：0.125℃





八、DS200K型分体式超声波液位控制器技术参数：
    工作电源：AC-220V、DC-24V
    信号输出：4-20mA(16位D/A，750欧姆负载) ，或RS485
    工作量程：0-5m、0-10m、0-15m、0-20m、0-30m、0-40m
    控制输出：四路继电器,可编程
    工作盲区：20mm-1.0m
    工作压力：常压
    分辨率：量程≤ 15m：1mm；量程＞15m：1cm
    精确度：0.25%、0.5%
    环境温度：变送器：-25℃-+70℃；传感器：-25℃-+80℃
    防护等级：变送器：IP65；传感器：IP67
    显示方式：16位×2 LCD背光

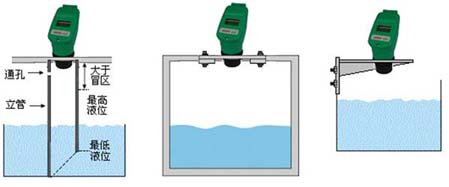

九、DS200Y型一体式超声波液位控制器安装：




   立管式安装示意图            法兰式安装示意图           支架式安装示意图

十、DS200K型分体式超声波液位控制器外形尺寸：





十一、DS200K型分体式超声波液位控制器接线示意图：







（之前型式）
