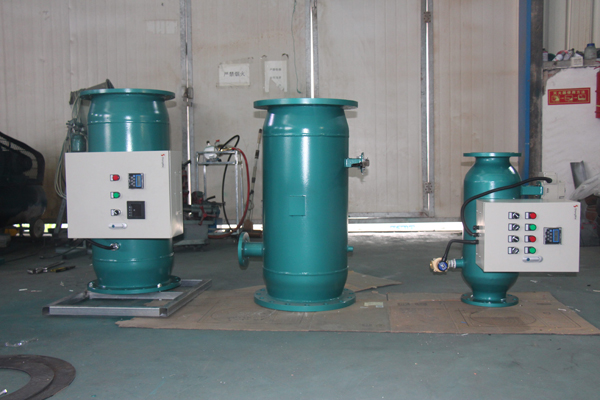

一．产品功能 可以过滤水中的各种机械杂质，确保系统设备的安全可靠运行。

二．适用范围 适用于各种供水系统、煤矿水、工艺水系统及工业冷却水系统，特别是二十四小时连续运行的不停机系统。

三．产品特点

1．网筒采用锥形不锈钢滤筒，清洗时杂质能在负水压水流的冲击下瞬时均匀排出。

2．滤网采用尖端向外的V型断面网筒，过滤和反冲洗时不糊网易清洗。



四．技术参数

1．处理效果

1.过滤精度：可达到10μm，可根据用户需求选择；

2.过滤效率：80%-99%。

2．工作环境参数

1.工作压力：≤1.6MPa；

2.工作温度：-25℃—+95℃。

3.压力损失：≤0.002Mpa。



五．工作原理

全自动过滤器主要由筒体、不锈钢滤网、蝶阀及排污装置所组成。当过滤器工作时，蝶阀开启，水流由入口进入过滤器，经过滤网过滤流出系统。过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。



六．规格型号及外型尺寸

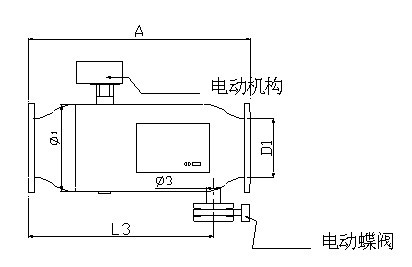

 1．外型尺寸图





2． 全自动反冲洗过滤器规格型号一览表

型号	进出水口径 D1（mm）	处理流量  (M/h3)	外形尺寸（mm）				重量 (Kg)
			罐体直径 D1（mm）	排污口径 D	A	L3
DPG-50	50	8	108	25	410	295	25
DPG-65	65	15	133	25	500	360	64
DPG-80	80	25	133	25	500	360	97
DPG-100	100	50	159	40	580	470	125
DPG-125	125	80	219	40	640	530	173
DPG-150	150	130	273	50	730	610	168
DPG-200	200	250	325	50	900	750	192
DPG-250	250	430	426	50	1050	900	226
DPG-300	300	610	480	65	1350	1100	349
DPG-350	350	800	530	65	1450	1250	480
DPG-400	400	1100	630	65	1600	1350	540
DPG-450	450	1400	720	100	1800	1500	690
DPG-500	500	1700	820	100	2000	1650	830
DPG-600	600		920	150	2200	1800	980



七．选用说明

1．设备选型 设备选型前，必须明确过滤精度、工作压力、进出水口方向、排污方式等参数。

2．设备安装 a.安装时须注意壳体上的箭头方向（水平或向下与介质流动方向一致）；

 b.设置旁通管路，以便在过滤器进行清洗或发生故障时不影响系统的正常运行； c.过滤器与水质处理设备配套使用时，应安装在水质处理设备进水口之前；

 d.该设备部的安装在负压区。

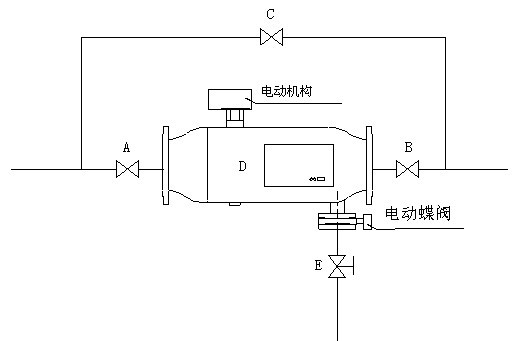

八．工作原理示意图



A进水阀 B出水阀 C旁通阀 D设备 E排污阀



九、使用说明

 1. 系统运行前应检查管路安装是否正确。

 2. 对系统管路进行冲洗，此时设备进出水口阀门必须关闭，打开旁通阀门。

3. 检查无误后，开启进水阀、出水阀、关闭旁通阀、排污阀。

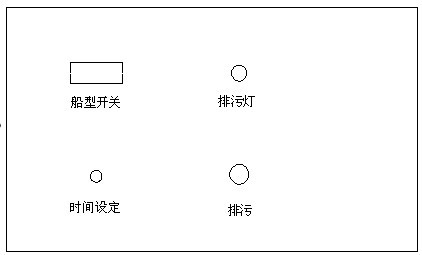

4. 电控箱操作说明

1) 按动船型开关，电源指示灯亮，过滤器进行正常运行状态（每次接通电源，机器先排污后复位，进入运行状态）。

2) 排污时间的设定，设备出厂默认的排污时间为1min，客户可根据需要自行设定排污时间，设定范围为0—3min，设备的排污是由压差控制的，压差为0.05MPa时，设备开始排污，排污时，排污指示灯亮。调整压差的方法就是调整压差开关（改变压差可以参考接线盒内的压差值刻度指示及说明，顺时针转动调节旋钮可使压差设定值增大）直到设定为所需压差值。

3) 为了方便用户，该设备设定了强制排污按钮，可人为干扰进行强制排污。 注意：系统长期停止运行或季节性停止运行，在系统停止运行前，在水中投加适量缓蚀剂，并采取满水湿保护的措施，以减小腐蚀，保护系统。
