SEMEM_油漆喷涂件烤干方案
方案说明
机械设备或零部件喷涂油漆或涂料后需要用蒸汽烘房散热器，将其快速烤干。烘烤房中的温度需要快速加热到能使喷涂产品被烘干的预定干燥温度(70℃—80℃)。使被喷涂的机械设备或零部件快速干燥，现以我司为株洲南车集团风电事业部设计的喷涂工件烤干房方案供大家参考。
参考方案
1. 现场工况：
热 媒：0.7Mpa饱和蒸汽 环境温度：15℃
烘房尺寸：长20M、宽3、高2.5M；
2. 解决问题:
a. 使烘房温度快速升高并保持在70℃-80℃；
b. 根据要求计算出烘房散热器规格、风机型号；
c. 蒸汽散热器使用寿命长，一劳永逸。
3.方案设计：
根据我们多年的设计、生产经验，参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论，设计如下：
|
项 目 |
数 据 |
单 位 |
备 注 |
|
蒸 汽 压 力 |
0.7 |
Mpa |
|
|
蒸 汽 温 度 |
170.444 |
℃ |
|
|
进 风 密 度 |
1.185 |
Kg/m3 |
查表（15℃干空气） |
|
风 量 |
4000 |
m3/h |
|
|
|
4740 |
Kg/h |
|
|
|
1.32 |
Kg/s |
|
|
空气重量流速Vr |
5.00 |
Kg/m2•s |
设 |
|
通风净截面积 |
0.26 |
m2 |
|
|
净 面 比 |
0.61 |
|
|
|
通 风 面 积 |
0.43 |
m2 |
|
|
传热系数(K) |
25.44 |
Kcal/m2*h*℃ |
|
|
进 风 温 度 |
15 |
℃ |
|
|
进 风 比 热 容 |
1.0112 |
Kj/Kg•K |
查表（15℃干空气） |
|
出 风 温 度 |
90 |
℃ |
|
|
出 风 比 热 容 |
1.022 |
Kj/Kg•K |
查表（90℃干空气） |
|
供 热 量 |
368478.1 |
Kj/h |
|
|
|
88068.38 |
KCal/h |
|
|
平 均 温 差 |
117.94 |
℃ |
|
|
总 散 热 面 积 |
29.35 |
m2 |
|
|
通 风 口 长 |
710.00 |
mm |
776 |
|
通 风 口 宽 |
623 |
mm |
668 |
|
实际通风面积 |
0.44 |
m2 |
|
|
净 面 比 |
0.61 |
|
SRZ |
|
实际通风净截面积 |
0.27 |
m2 |
|
|
实际空气重量流速 |
4.88 |
Kg/m2•s |
|
|
表 面 管 数 |
10.74 |
根 |
|
|
|
10 |
根 |
|
|
一台散热管散热面积 |
17.86 |
m2 |
|
|
散 热 器 台 数 |
1.64 |
台 |
2台SRZ7*6D |
|
风 阻 |
4 |
毫米水柱 |
|
|
|
43 |
Pa |
4. 产品选型:

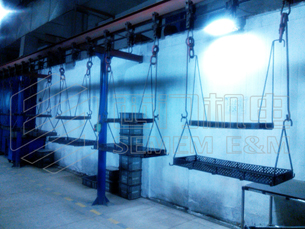

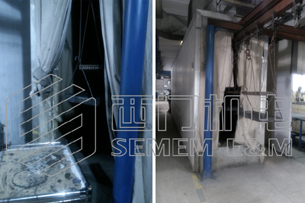

5. 喷涂工件烤干房系统现场图:
