空气蒸汽加热方案

(SRZ型翅片管散热器应用)

空气蒸汽加热方案


方案说明
在工业生产中,因生产工艺需要,使用升温快、安装简单、投资成本低的蒸汽散热器将空气加热,提高生产效率、降低生产成本。现以我司为某化工厂设计的蒸汽空气加热器方案供大家参考:

参考方案
 1、现场条件:
    风 量:6000m3/h
    进风温度:15℃
    热 媒:8kg/cm2(饱和蒸汽)

 2、解决问题:
    a. 6000m3/h的风从15度加热到130℃;
    b. 蒸汽散热器热工性能好,承压高,耐腐蚀;
    c. 空气加热升温快,温度梯度小,设备安装简单和投资少;
    d. 为生产现场提供恒定的热风,温度恒定能耗低;
    e. 蒸汽散热器使用寿命长,一劳永逸。

 3、方案设计

根据我们多年的设计、生产经验,参考《供暖通风设计手册》进行准确计算:

 项      目    数  据 单  位 备       注
蒸  汽 压 力 0.8 Mpa
蒸  汽 温  度 170
进  风  密 度 1.185 Kg/m3 15℃干空气
风             量 6000 m3/h
  7110 Kg/h
  1.98 Kg/s
空气重量流速 8 Kg/m2•s
通风净截面积 0.25 m2
净     面     比 0.61
通  风  面  积 0.4 m2
传   热  系  数 32.08 Kcal/m2*h*℃
进  风  温   度 15
进 风 比热容 1.0112 Kj/Kg•K 15℃干空气
出  风   温  度 130
出 风 比热容 1.026 Kj/Kg•K 130℃干空气
供     热     量 854835.3 Kj/h
  204310.54 KCal/h
平   均  温  差 97.5
总  散 热 面积 65.32 m2
通   风   口   长 710 mm 776
通   风   口   宽 623 mm 688
实 际 通风面积 0.44 m2
净       面      比 0.57   SRZ
实际通风净截面积 0.25 m2
实际空气重量流速 7.83 Kg/m2•s
表    面    管   数 10.74
  10

    一 台 散 热 器

   散    热   面  积

17.89 m2
    散  热  器 台 数 3.65 4台SRZ7X6D
   风                  阻 11 毫米水柱
  110 Pa


 4. 设备选型
    蒸汽散热器SRZ7X6D,数量4台

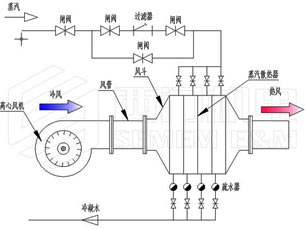

 5. 蒸汽空气加热系统示意:



   空气蒸汽加热方案
