药材烘房应用方案

(SRQ型翅片管散热器应用)

药材烘房应用方案



方案说明

     药品加工过程中如何快速干燥或恒温储存是药企业面临的问题,传统方法多为燃煤热风, 或使用电等。同“节能环保”理念相违背,因此采用药材烘房蒸汽散热器用于药品工艺,可根据需要控制烘房温度与湿度,保证药品质量,满足节能要求。以下是我司为广州白云山制药总厂的烘房空气热交换器方案,供大家参考:



 参考方案

 1、 现场条件:
     热媒:0.5Mpa的饱和蒸汽 药材:枸杞
     烘房尺寸:长8M、宽5M、高4M

 2、 解决问题:
    a. 要求烘房温度在1小时内达到70-80℃;
    b. 翅片管散热器热工性能好,承压高,耐腐蚀
    c. 安装简单、经久耐用、一劳永逸。



 3. 方案设计:

    根据我们多年的设计、生产经验,参考《饱和水和饱和水蒸汽热力性质》、《空气的物理性质性质表》及相关的热工理论,设计如下:

项        目 数     据 单   位 备      注
蒸  汽  压  力 0.5 Mpa
蒸  汽  温  度 158
进  风  密  度 1.185 Kg/m3 查表(15℃干空气)
风               量 2000 m3/h
  2370 Kg/h
  0.66 Kg/s
空气重量流速Vr 4 Kg/m2•s
通风净截面积 0.15 m2
净        面        比 0.61
通    风    面    积 0.25 m2
传   热   系   数K 23.86 Kcal/m2*h*℃
进    风    温    度 15
进 风 比 热 容 1.0112 Kj/Kg•K 查表(15℃干空气)
出    风    温    度 80
出  风  比  热  容 1.022 Kj/Kg•K 查表(80℃干空气)
供        热        量 160017.7 Kj/h
  38245.14 KCal/h
平    均    温    差 110.50
总  散  热  面  积 14.50 m2
通    风    口    长 507.00 mm 573
通    风    口    宽 497 mm 562
实际通风面积 0.25 m2
净        面        比 0.61   SRZ
实际通风净截面积 0.15 m2
实际空气重量流速 4.28 Kg/m2•s
表    面    管    数 8.57
  10
一台散热管散热面积 10.13 m2
散   热    器    台   数 1.43 两台SRQ5*5D
风                         阻 3 毫米水柱
  33 Pa



 4、设备选型:

   根据计算选型SRQ5×5D蒸汽散热器2台,配耐高温轴流风机SF2.5-2一台。

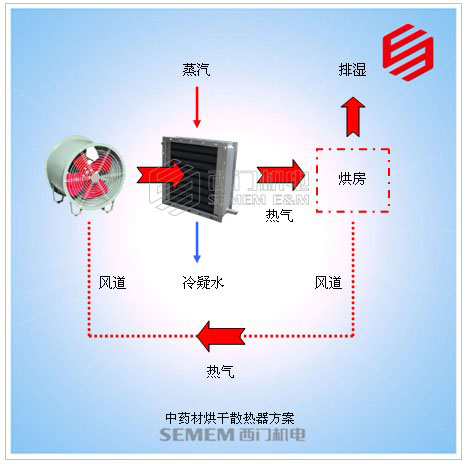

5.药材烘房系统示意:
