FSH I智能阀门控制器

SEMEM_FSH I智能阀门控制器

  编辑 Semem   浏览 更新 2018-12-20

产品描述:数字设定、显示、 限位、电机堵转保护、断线报警及阀门自校功能的智能电动阀门控制器。能可靠、稳定、准确地控制阀门、风门、挡板及其它定位系统。FSH I型电动阀门智能控制器可广泛应 ...

产品介绍



FSH I智能阀门控制器



一、FSH I型智能阀门控制器概述:
1.1主要用途:
  .电动阀门定位
  .调节阀、伺服马达等执行器的操作
  .计算机,PLC,调节器控制信号的手/自动切换


1.2主要功能:
 .输出限幅功能
 .1路调节信号输入及断线处理功能
 .1路反馈信号(开度)
 .操作输出
 .面板按键控制手动/自动状态
 .手动/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开。
 .阀位输出
 .上电状态预置


1.3主要特点:
 .测量误差小于0.2%F.S,并具备调校,数字滤波功能,可减小传感器、阀位器的误差,有效提高系统测量、控制精度
 .反馈输入适用于电流信号类型
 .工作过程:

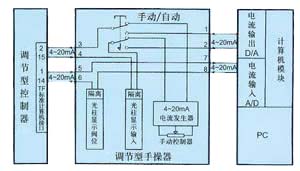

 电动阀门智能控制器





二、FSH I型智能阀门控制器型号:

  1: 表示外形尺寸: 96(W)×96(H)×114(L)
  2:面板形式:方形无光柱
  3:反馈输入信号:直流电流输入,4mA ~20mA
  4:调节输入信号:直流电流输入,4mA~20mA
  5:操作输出信号:直流电流输出,4mA~20mA
  6:手/自动状态输出: 手/自动状态输出为无源触点信号,操作器处于自动时闭合,处于手动时断开
  7:阀位输出:直流电流输出,4mA~20mA
  8:仪表电源:220V AC





三、FSH I型智能阀门控制器参数:

3.1 基本技术规格
  .电 源:220V AC,供电的仪表:220V±10%,功耗小于7VA
  .工作环境:0℃~50℃,湿度低于90%,R.H
  .显示范围:-1999~9999,小数点位置可设定
  .显示颜色:红色
  .显示分辨力:1/10000
  .基本误差:小于±0.2%F.S
  .测量分辨力:1/60000,16位A/D转换器
  .测量控制周期:0.4秒
  .电流操作输出:4mA~20 mA ,负载能力大于600Ω
  .输出分辨力:1/1000,误差小于±0.5% F.S


3.2 选配件技术规格
  .报警输出:触点容量220V AC,3A(上限、下限)
  .模拟光柱显示0-100
  .继电器操作输出
  .开关量输入控制
  该功能通过外部无源触点开关控制操作器的手/自动状态,开关闭合时操作器为自动状态,断开时为手动状态。





四、FSH I型智能阀门控制器安装:
  .为确保正常使用,接线必需在断电后进行。
  .交流供电的仪表,其3端是电源滤波器的公共端,有高压,只能接大地,禁止与仪表其它端子接在一起。
  .规格96×96 尺寸的仪表:端子接线图

   智能电动阀门控制器





五、FSH I型智能阀门控制器 面板及按键说明:

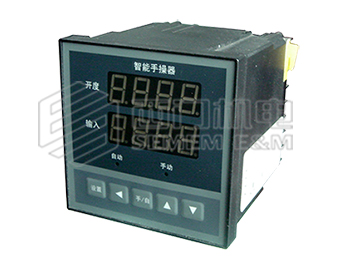

    电动阀门智能控制器
   ①:反馈显示窗(开度)
   ②:操作输出显示窗(输入)
   ③:手/自手动/自动切换键
   ④:增加键 1 减小键 2
   ⑤:设置参数设置键
   ⑥:手动、自动指示灯



六、FSH I型智能阀门控制器 伺服控制器模块:

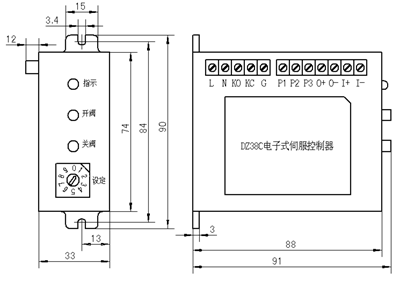

  6.1.模块外型及接口说明


    智能电动阀门控制器

  ·端子 L , N 连接 AC 220V 电源的火线和零线,为调节型模块供电
  ·端子 P1 , P2 , P3 连接阀位电位器
  ·端子 KO , KC 用于接开向和关向交流接触器
  ·端子G 为调节型模块控制回路电源
  ·端子0- , 0+ 用于阀位 DC4 ~ 20mA 输出
  ·端子Ⅰ- ,Ⅰ+ 用于接受 DC4 ~ 20mA 控制信号



6.2.接线示例

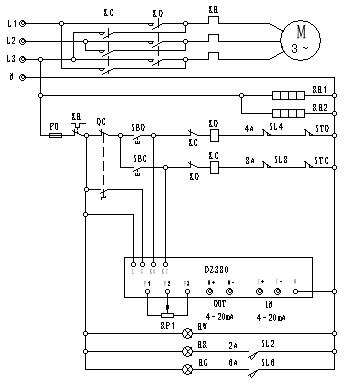

  电动阀门智能控制器
