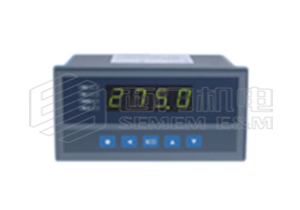

FXS型阀位数显仪

SEMEM_FXS型阀位数显仪

  编辑 Semem   浏览 更新 2018-12-20

产品描述:阀位测量、变送、显示和控制功能的FXS型阀位数显仪、电动阀门数显仪具备调校、数字滤波功能,可帮助减小变送器的误差,有效提高系统的测量、控制精度,适用于电流、电阻等信号类型。

产品介绍

电动阀门阀位数显仪



1、FXS型阀位数显仪 概述:
 .FXS阀位数显仪与阀位变送器配合,完成阀位测量、变送、显示和控制。
 .误差小于0.5%F.S,并具备调校、数字滤波功能,可帮助减小变送器的误差,有效提高系统的测量、控制精度,适用于电流、电阻等信号类型。
 .2点报警输出,阀门全开报警或阀门全关报警方式可选择。报警灵敏度独立设定变送输出,可将测量、变换后的显示值以标准电流形式输出供其它设备使用。





2、FXS型阀位数显仪 技术参数:
 .电 源:220V AC,供电的仪表:220V±10%,功耗小于7W;
 .工作环境:0℃~50℃,湿度低于90%R.H
 .显示范围:-1999~9999,小数点位置可设定
 .输入信号类型:电流、电位器
 .电 流:4mA~20mA
 .电位器信号:500Ω~5KΩ
 .基本误差:小于±0.5%F.S
 .测量分辨力:1/16000,14位A/D转换器
 .测量控制周期:0.3秒
 .报警输出:2点继电器输出,触点容量220V AC,3A
 .变送输出:光电隔离, 4mA~20mA负载能力大于600Ω
 .输出分辨力:1/1000,误差小于±0.5% F.S
 .外供电源:24V DC, 用于给变送器供电,输出值与标称值的误差小于±5%,负载能力大于50mA
 .外形尺寸:160*80*115(mm)
 .开孔尺寸:152*76(mm)




3、FXS型阀位数显仪 面板及按键说明:



     阀位数显仪



名 称

说 明

显示窗

① 测量值显示窗

.显示测量值
.在参数设置状态下,显示参数符号、参数数值

② 指示灯

.各报警点的报警状态显示

操作键

③ 设置键 1

.测量状态下,按住2秒钟以上不松开则进入设置状态
.在设置状态下,显示参数符号时,按住2秒以上不松

    开进入下一组参数或返回测量状态

操作键

  ④ 左 键 2

.在测量状态下无效
.在设置状态下:① 调出原有参数值 ② 移动修改位

⑤ 确认键 3

.在测量状态下无效
.在设置状态下,存入修改好的参数值

⑥ 增加键 4

.在设置状态下增加参数数值或改变设置类型

⑦ 减小键 5

.在设置状态下减小参数数值或改变设置类型





4、FXS型阀位数显仪 接线端子图:



     阀位显示仪
