KQ潜水泵综合保护器

(潜水泵漏水过热保护器)

KQ潜水泵综合保护器



       KQ型潜水泵综合保护器,适用于WQ/S型切碎式潜污泵,KQQ型潜水清水泵,WQ离心式潜水排污泵, WQ混流式潜水排污泵, WQ/C小型潜水排污泵, WL立式排污泵, YW液下排污泵, WJ潜水搅拌器, WH潜水污泥回流泵保护与控制。或其它类同类的所有水泵。



1.KQ型潜水泵综合保护器 主要功能:
◆ 水泵油室漏水保护;
◆ 水泵电机腔浸水保护;
◆ 水泵接线盒腔浸水保护;
◆ 水泵电机绕组超温保护;
◆ 水泵电机过载控制;
◆ 防止水泵电机绕组绝缘下降控制;
◆ 信号电气隔离;
◆ 输入回差控制;



2. KQ型潜水泵综合保护器 技术指标:
◆ 继电器输出触点容量:7A/250V(AC)或10A/30V(DC);
◆ 信号输入:漏水(湿敏电阻或浮子,开关量,常开)、过热(PTC热敏电阻,开关量,常闭);
◆ 输入信号回差:±2%;
◆ 信号响应速度:10mS;
◆ 输入电压:AC220V ,50Hz,额定功耗 小于5W;
◆ 环境温度-10℃~70℃;
◆ 环境湿度90%以下(无水珠凝结);
◆ 外形尺寸:115 x 90 x72,重量:0.3Kg;
◆ 安装方式:DIN35导轨安装。
◆ 可选择型号:

型号

特征

备 注

KQ4

3个漏水信号输入,1个过热信号输入

常用型

KQ8

5个漏水信号输入,3个过热信号输入

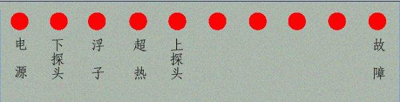

3. KQ4型潜水泵综合保护器 显示灯:

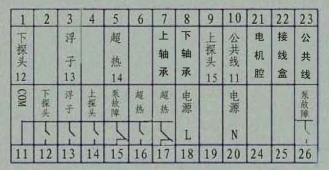

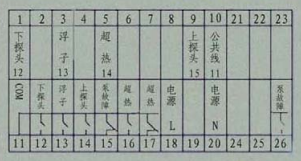

 4. KQ4型潜水泵综合保护器 接线端子:



◆ 传感器电源,12VDC/1A;
◆ 油室、电机室漏水传感器(湿敏电阻,或开关量,常开),接下探头①、上探头⑨;
◆ 接线室漏水传感器(浮子,或开关量,常开),接浮子③;
◆ 绕组、轴承超温传感器(热敏电阻,或开关量,常闭),接超热⑤、超热⑥(⑥已合并到⑤);
◆ 湿敏电阻,一般30000Ω(5%)/1500Ω(30%)。
