1、NS型潜水泵综合保护器 概述:
      NS型潜水泵综合保护器(或称水泵保护控制器),适用于WQ 排污泵、QXG清水泵、ZQB轴流泵、HQB混流泵等保护与控制,或其它同类的所有水泵。




2、NS型潜水泵综合保护器 适用范围:
     水泵智能保护控制器为盘面安装,并能在下例条件下正常工作:
    2.1  周围环境温度不超过+40度,24小时周期内的平均温度不超过+35度,低温环境温度不得低于-10度。
    2.2  空气中不得有过量尘埃、酸、盐、腐蚀性气体、相对湿度在高温度为+40度时不超过50%,在降低温度时允许有较高的相对湿度。例如:20度以下时湿度为90%应小心由于温度变化而可能偶然发生的凝露。
    2.3  安装地点的海拔高度不超过1000米。
    2.4  垂直安装倾斜度不得超过5度。





3、NS型潜水泵综合保护器 型号:

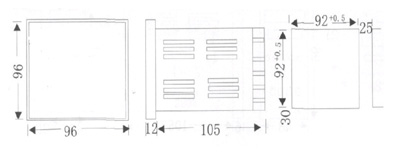

     NS-41型: 外形尺寸80*160mm,开孔尺寸76*152 mm;
     NS-42型: 外形尺寸96*96mm, 开孔尺寸92*92mm;

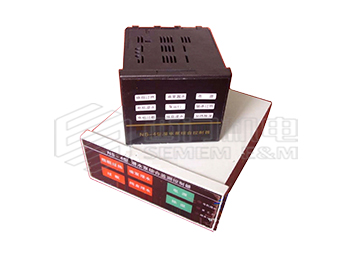

    水泵智能保护控制器




4、NS型潜水泵综合控制器 功能:
  4.1水泵油室漏水保护
       当潜水泵在运行过程中,由于机械密封磨损等原因水泵油室出现漏水故障时,控制器通过泵上的P31#与 P32#信号线对其进行监测。当P31#与P32#间监测到漏水量超出时,控制器油室漏水保护继电器动作,油室漏水LED指示灯(红)闪烁。油室漏水继电器容量 2A 250VAC , 动作状态闭合。


  4.2 水泵电机绕组超温保护:
       当潜水泵在运行过程中,由于过载等原因泵电机绕组出现超温故障时(动作温度值为135度),控制器通过泵上的P11# P12#或21#22#信号线对其进行监测。当P11#与P12#间监测到温度大于135度时,控制器绕组超温保护继电器动作,绕组过热LED指示灯(红)闪烁。绕组过热继电器容量 2A 250VAC , 动作状态闭合。


  4.3水泵电机腔浸水保护:
       当潜水泵由于密封磨损等原因,泵电机腔出现浸水故障时,控制器通过泵上的P51# P32#信号线对其进行监测。当P51#与P32#间监测到漏水量超出时,控制器电机故障保护继电器动作,电机浸水LED指示灯(红)闪烁。故障继电器容量 1A 250VAC ,动作两组独立输出 (常开、常闭)。


  4.4水泵接线盒腔浸水保护:
       当潜水泵由于密封磨损等原因,泵接线盒腔出现浸水故障时,控制器通过泵上的P41#  P32#信号线对其进行监测。当P41#与P32#间监测到漏水量超出时,控制器接线盒腔浸水保护继电器动作,线盒浸水LED指示灯(红)闪烁。线盒浸水继电器容量 2A 250VAC ,动作状态闭合。


  4.5水泵轴承过热保护:
       当潜水泵由于过负荷等原因泵轴承出现过热故障时(动作温度值为105度),控制器通过泵上的 P61# P32#信号线对其进行监测。当P61#与P32#间监测到温度大于105度时,控制器电机故障保护继电器动作,轴承过热 LED指示灯(红)闪烁。故障继电器容量 1A 250VAC ,动作两组独立输出 (常开、常闭)。


  4.6防水泵电机绕组绝缘下降控制--加热除湿:
       由于潜水泵在水下运行,电机腔内湿度较高。在停机时,由于绕组温度下降,电机腔内的潮气容易在绕组表面产生凝露,使电机绕组绝缘下降。为了使电机绕组绝缘稳定,控制器通过泵上的P71# P32#信号线对其进行监测。当监测到露点信号时,水泵缺水保护器加热除湿控制继电器动作,控制交流接触器KM4闭合,把变压器低电压大电流加到泵电机上,使得绕组温度高于”露点温度”,潮气不能在绕组表面产生凝露,保持电机绝缘的稳定。当泵停止,并监测到露点信号时,两者信号保护60S后加热除湿继电器动作,加热除湿LED指示灯(红)闪烁。加热除湿继电器容量 2A 250VAC ,动作状态闭合。
注:该功能只能在停泵进行,否则将产生严重的短路事故。

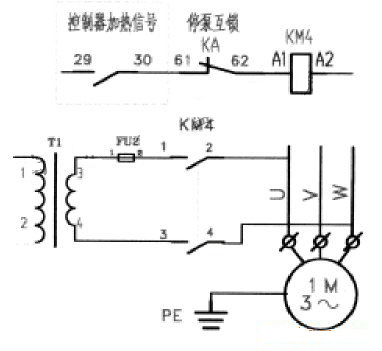

   电气原理图:



    水泵缺水保护器



  4.7水泵电机过载控制:
        当潜水泵由于过载负荷等原因出现水泵电机过载时(水泵输出常闭信号), 控制器通过P97# P98#信号线对其进行监测。当P97#与P98#间短路时(正常时开路),控制器电机过载保护继电器动作,电机过载LED指示灯(红)闪烁。电机过载继电器容量2A 250VAC ,动作状态闭合。


  4.8 水泵运行状态指示:
        当潜水泵在运行状态时(水泵输出常开信号),水泵缺水保护器通过停止信号输入线对其进行监测。当停止信号间短路时,水泵运行LED(红)灭;当停止信号间开路时,水泵运行LED(红)亮。


  4.9 控制器电源指示:
        当控制器电源供电正常时,电源指示LED(绿)亮,否则灭。

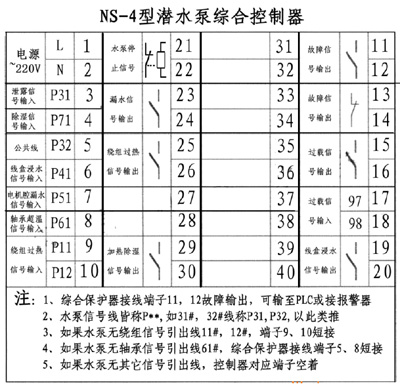

5、NS型潜水泵综合保护器 接线端子图:



      水泵缺水保护器



编辑 Fan (本文版权所有,请勿复制商用)
