DFY水泵综合保护器

DFY水泵综合保护器



1、DFY型水泵综合保护器 简介:
       水泵综合保护器是一款智能型电动机综合保护器,采用数字处理技术,液晶显示,通过内置的电流互感器检测电动机的三相负载电流,可以显示三相电流,并根据电流判断是否存在过载、缺相、三相电流不平衡等故障。当发生上述故障时,内部继电器触点断开,切断电动机电源。

2、DFY型水泵综合保护器 主要功能:
■ 电流显示:可显示三相平均电流和A、B、C三相电流;
■ 空转、欠流保护:在水泵电机空转的情况下动作,防止烧坏水泵或电机,也可用其它要求欠电流运行时报警或跳闸现场;
■ 堵转、过载、过流保护:当发生过载时,切断电动机电源。定时限动作,时间可调;
■ 缺相保护:当检测到缺相时,切断电动机电源,动作时间可调;
■ 三相不平衡保护:当检测到三相电流不平衡时,切断电动机电源,不平衡度动作点和动作时间可调;
■ 自动恢复功能:因故障切断电动机电源后,可以自动恢复若干次,次数和间隔时间可设置;
■ 故障电流锁定功能:因故障切断电动机电源后,锁定显示发生故障那一刻的电流,以便于分析故障原因;
■ 时间继电器功能:作为附加功能,内部集成了一个时间继电器。



3、DFY型水泵综合保护器 技术指标:

型号规格
DFY-702
DFY-704
DFY-706
DFY-708
DFY-710
DFY-710H
额定电流设定范围(A)
1~20
1~40
1~60
1~80
1~100
1~1000
电流测量精度
±0.1A
±1A
保护动作时间(秒)
定时限(0.1~60)
电源电压(V)
AC220V
触点容量
2A/440VAC
使用环境
温度-10℃~50℃,湿度≤85%,无凝露

 备注:DFY-710H型保护器,配套使用电流互感器(**:5),堵转保护动作时间可选反时限。

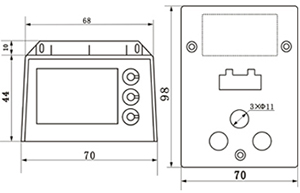

4、DFY型水泵综合保护器 安装尺寸:



DFY水泵综合保护器

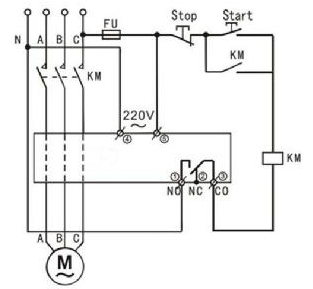

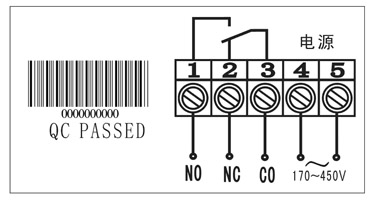

5、DFY型水泵综合保护器接线与应用:

 DFY水泵综合保护器

DFY水泵综合保护器
