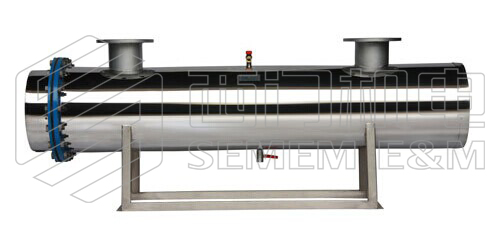

DRS型管道水加热器

SEMEM_DRS型管道水加热器

更新 2020-04-21   阅读   点赞

产品描述:洗浴、游泳池、养鱼池与生活热水使用等场所,应用升温快、安装简单、维护方便的DRS管道水加热器,即开即热、使用方便、可靠是广大用户的理想选择。

产品介绍

SEMEM_DRS型管道水加热器
(电加热器)





水管道加热器,管道水加热器,管道式水加热器







一、管道水加热器概述

      DRS型管道水加热器是一种通过电能加热水的节能设备。广泛应用于生活热水、洗浴热水、游泳池热水、养鱼池热水等场所。升温速度快、即开即热,配合温度自动控制系统,使用方便、可靠。





二、管道水加热器特点

      DRS型管道水加热器使用时不需要配备任何其他辅助设备,在安装、操作、维护方面与采用小型锅炉等其他设备相比具有投资少、安装简单、维护方便等优点。
1.除进出接口及法兰外,管道水加热器整体采用不锈钢制作,结构紧凑、体积小、移动方便;
2.可靠:管道水加热器的核心部件——电加热管,全部自行设计、生产,采用304无缝不锈钢管,先进的加工设备与工艺相结合,有良好的绝缘性、耐压性、防潮性。

3.热效率高:管道水加热器筒体的表面负荷温度低、散热面积大、介质流向合理、无高温死角、加热均匀。

4.防水、防腐蚀、节能:进行了防水设计,具有较强的抗腐蚀能力,在内胆和不锈钢外壳之间采用了加厚

     保温层,失温程度低,保持热水温度,同时采用温控装置,通过温度控制电能的输入和切断,达到节能

     的效果;

5.维护及保养方便:只要取下密封端盖,拧下阀门上的螺母,即可取出电加热管。

6.本公司可根据需要配置电控箱,箱内元件均采用正泰等优良产品,加强了可靠性。

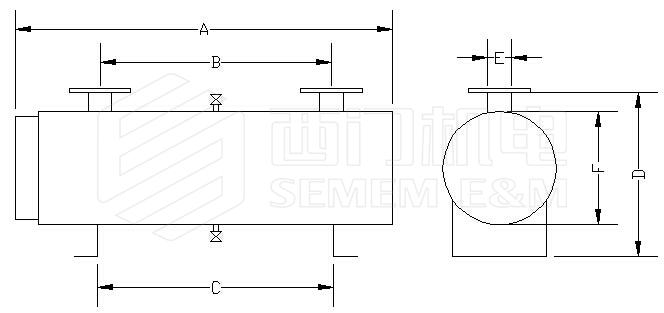

三、管道水加热器结构



 管道水加热器结构





四、管道水加热器基本参数

  型号定义:DRS—①

                  DRS表示管道水加热器系列

                  ①表示管道水加热器的功率(KW)



管道水加热器基本参数图



型号

电源(V)

功率

A

B

C

D

E

F

DRS-4

380

4

400

200

240

300

DN25

160

DRS-9

380

9

500

260

270

300

DN32

160

DRS-12

380

12

500

260

270

300

DN40

160

DRS-15

380

15

600

380

400

320

DN50

200

DRS-20

380

20

600

380

400

320

DN50

240

DRS-30

380

30

780

500

500

320

DN65

240

DRS-40

380

40

800

540

500

350

DN80

240

DRS-50

380

50

900

600

540

350

DN80

290

DRS-80

380

80

1100

660

600

500

DN100

290

DRS-100

380

100

1100

660

600

500

DN100

290

DRS-150

380

150

1600

1000

900

600

DN125

400

DRS-200

380

200

2000

1300

1200

600

DN150

400

备注:1.其他功率要求,可根据需要定做;

           2.外形尺寸仅供参考,以实物为准;

           3.功率在50KW以上,一般设计分组启动;

           4.管道水加热器的进出水口径,可根据客户需求定制;

           5.功率在20KW以下的管道水加热器没有配备安全阀。



五、使用注意事项

1.虽然管道水加热器上装有过热保护器,可以自动切断电源,但是使用时尽量避免加热器干烧的情况,

      建议安装水流开关,确保水系统正常循环后,才开启管道水加热器,正确使用加热器,可延长使用寿命。

2.电源电压必需与管道水加热器电压相等,建议加热器的电源单独提供,必需按配置的电路图,正确接线后

     才能投入使用。

3.管道水加热器虽然有多种保护装置,但是使用前应检查接线端子是否牢固,做好接地措施,建议安装漏电

     保护开关。

4.建议管道水加热器进水口安装过滤器等水处理设备,并且定期清洗。防止各种异物损坏电热管或阻塞加热管

     造成短路,引起过热烧损管道加热器等严重后果。

5.在冬季停机不用时,建议把管道水加热器底部的排水阀打开,将筒体内的水放净,以防止加热器被冻坏,

     进出水管及对接法兰作保温处理。

6.安装时接线端应预留不少于一米的距离,便于维修和保养。
