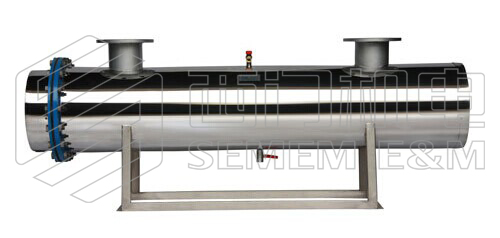

SMDF型空调电辅加热器

SEMEM_SMDF型空调电辅加热器

  编辑 Semem   浏览 更新 2018-12-04

产品描述:环境温度低于-2℃时,中央空调主机的制热效率大大降低,为提高机组运行效率和延长机组使用寿命,配置投资少、安装简单的空调电辅助加热器,能很好的达到节能的效果。

产品介绍



辅助电加热器,空调电辅加热器,中央空调辅助电加热器









一、空调电辅加热器概述:

      中央空调机组的制冷与供热效果与环境温度有着密切的关系,当环境温度低于-2℃时,由于环境温度与标准工况温度(室外温度为 7℃)制热量相差甚远,主机的制热效率将大大降低,提供房间的温度就与房间要求的温度相差较大,为提高机组运行效率和延长机组使用寿命,比较好的方法是配置空调电辅助加热器。





二、空调电辅加热器特点:

    空调电辅加热器不需要任何其他辅助设备,在安装、操作、维护方面比采用小型锅炉等其他设备具有投资

少、安装简单、维护方便等优点。

 1.除进出接口及法兰外,空调电辅助加热器整体采用不锈钢制作,结构紧凑、体积小、移动方便;
 2.稳定可靠:空调电辅加热器的核心部件——电加热管,全部自行设计、生产,采用国标304无缝不锈钢

      管, 先进的加工设备与工艺相结合,有良好的绝缘性、耐压性、防潮性。

 3.热效率高:辅助电加热器筒体的表面负荷温度低、散热面积大、介质流向合理、无高温死角、加热均匀。

 4.防水、防腐蚀、节能:进行了防水设计,具有较强的抗腐蚀能力,在内胆和不锈钢外壳之间采用了加厚

      保温层,失温程度低,保持热水温度,同时采用温控装置,通过温度控制电能的输入和切断,达到节

      能的效果;

 5.维护及保养方便:只要取下密封端盖,拧下阀门上的螺母,即可取出电加热管。

 6.本公司可根据需要配置电控箱,箱内元件均采用正泰等优良产品,加强了稳定可靠性。

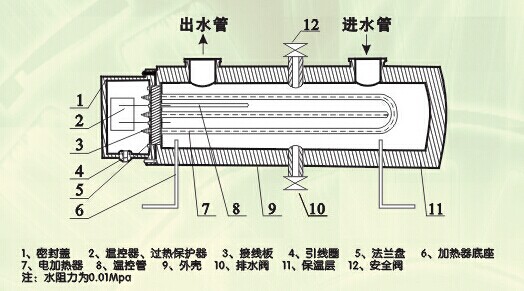

三、空调电辅加热器结构



 空调电辅加热器结构

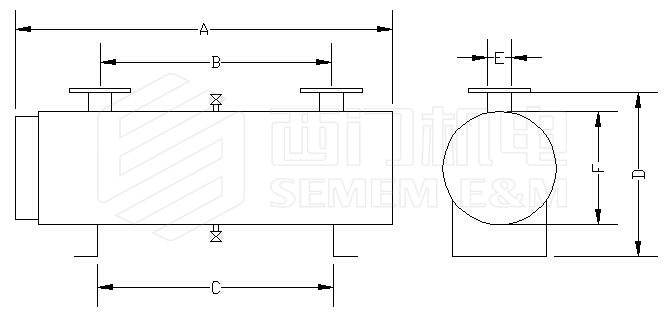

四、空调电辅加热器基本参数

       型号定义:SMDF—①

                        SMDF表示西门电辅加热器系列

                        ①空调电辅加热器的功率(KW)



空调电辅加热器基本参数



型 号

电源(V)

功率

A

B

C

D

E

F

SMDF-4

380

4

400

200

240

300

DN25

160

SMDF-9

380

9

500

260

270

300

DN32

160

SMDF-12

380

12

500

260

270

300

DN40

160

SMDF-15

380

15

600

380

400

320

DN50

200

SMDF-20

380

20

600

380

400

320

DN50

240

SMDF-30

380

30

780

500

500

320

DN65

240

SMDF-40

380

40

800

540

500

350

DN80

240

SMDF-50

380

50

900

600

540

350

DN80

290

SMDF-80

380

80

1100

660

600

500

DN100

290

SMDF-100

380

100

1100

660

600

500

DN100

290

SMDF-150

380

150

1600

1000

900

600

DN125

400

SMDF-200

380

200

2000

1300

1200

600

DN150

400

备注:1.其他功率要求,可根据需要定做;

           2.外形尺寸仅供参考,以实物为准;

           3.功率在50KW以上,一般设计为分组启动;

           4.空调电辅加热器的进出水口径,可根据客户要求定制。

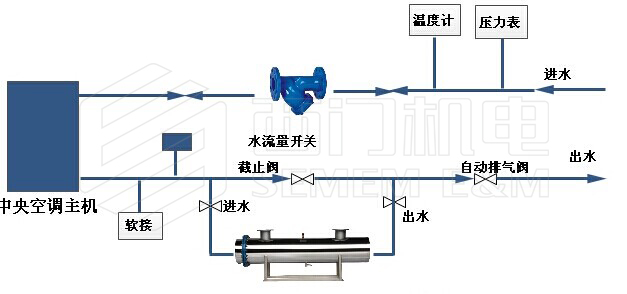

五、空调电辅加热器安装示意图



  空调电辅加热器安装示意图



      工程安装时,建议将中央空调电辅加热器并联安装在机组出水侧的管道上,夏季制冷运行时,冷冻水不流经空调辅助加热器;冬天制热运行时,机组出来的热水流经辅助电加热器,空调辅助电加热器向热水补充热量使其升温,送到用户末端。辅助电加热器的电源线应直接从机组的总电源控制中对应的交流接触器上引入,用户根据实际需要设计电路对其进行控制。





六、空调电辅加热器使用注意事项

 1.虽然空调电辅加热器上装有过热保护器,可以自动切断电源,但是使用时尽量避免加热器干烧的情况,

      建议安装水流开关,确保空调水系统正常循环后,才开启空调电辅加热器,正确使用空调电辅加热器

      可延长使用寿命。

 2.电源电压必需与空调电辅加热器电压相等,建议加热器的电源单独提供,必需按配置的电路图正确接线后,

      才能投入使用。

 3.空调电辅加热器虽然有多种保护装置,但是使用前应检查接线端子是否牢固,做好接地措施,建议安装

      漏电保护开关。

 4.建议空调电辅加热器与空调主机联动控制,主机工作后给电辅助加热器一个工作信号,特殊情况可设置成单

      独手动控制。

 5.建议空调电辅加热器进水口安装过滤器等水处理设备,且定期清洗以免各种异物损坏电热管或阻塞加热管

      之间造成短路,过热烧损等严重后果。夏季不用时,取出电热管进行检查和清理。

 6.在冬季停机不用时,要把空调电辅加热器底部的排水阀打开,将筒体内的水放净,以防止加热器被冻坏,

      进出水管及对接法兰需作保温处理。

 7.安装时接线端应预留不少于一米的距离,便于维修和保养。
