一、产品特性

文丘里喷射混合器是以高压力物料为工作流，无压（低压）物料为引射流，高压物料通过喷嘴形成的高速所产生的负压来吸入并喷射另一种低压流体，并在混合管内混合。
SN系列喷射混合器与其它类型混合器相比有两个显著地优点。其一，它能直接进行不同压力流体的混合。其二，SN系列喷射混合器能使压力较低流体的压力有所提高。

二、产品型号和产品特点

SN系列喷射混合器主要型号共有三种：SN-Ⅰ型、SN-Ⅱ型、SN-Ⅲ型。

SN-Ⅰ型液液混合器，是以液态物料为工作流，液态物料为引射流，液态物料通过喷嘴形成的高速所产生的负压来吸入并喷射另一种低压流体，并在混合管内混合。液/液喷射式喷射器具有稀释、输送、混合等功能的混合器。如石油化工、钢铁冶金、热电、医药、环保等行业水处理中药液的输送、稀释混合；耐腐蚀液液喷射混合器采用不锈钢或碳钢内衬聚四氟乙烯壳体、喷嘴采用聚四氟乙烯制造，具有极佳的耐腐蚀性能，非常适合用来腐蚀性物料的稀释、输送、混合。例如：浓硫酸、盐酸等腐蚀性物料的稀释、酸性与碱性物料的中和反应等。

SN-Ⅱ型气气混合器，是工作流体和引射流体都是气体。由于气体的粘度都很小，所以只要操作条件合适；SN-II型几乎用于所有的气体；

SN-Ⅲ型气液混合器，通常液体的压力较高作为工作流体，而气体的压力较低作为引射流体。喷射混合器是以液态物料为工作流，气态物料为引射流，液态物料通过喷嘴向吸入室高速喷出，将液态物料的压力能变为动能，形成高速射流，在吸入室中的气体被高速射流强制挟带，气体与高速喷射的流体互相摩擦，混合与挤压形成气液混合流，进入扩压器，从而使吸入室压力降低，形成真空，具有抽空、混合、冷凝、排水等功能的混合器

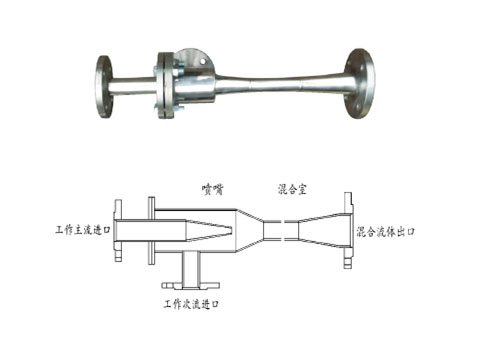

三、结构示意

四、设计、订货须知
A：设计订货时，须向提供以下技术参数，以便设计选择合理的喷射混合器。
B：应提供的技术参数
（1）主流的介质。
（2）吸入口的介质、粘度。
（3）介质的浓度、粘性、有无腐蚀成分，即应用场合。
（4）主流的流量、压力、温度等。
（5）吸入口的流量（或者负压要求）。
（6）材质等其它要求。
