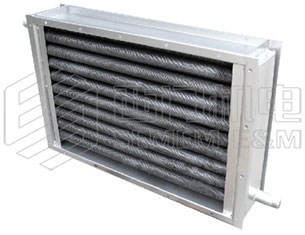

     SRQ蒸汽散热器





    一、SRQ蒸汽散热器概述:

      1.SRQ蒸汽散热器由钢制多孔板框架及散热翅片管组成,  广泛应用于烘干系统的空气加热,及大中型采暖通风换热系统中;

      2.换热介质:蒸汽(≤1.0MPa),热水(<130℃);

      3.SRQ蒸汽散热器型号说明:
         SRQ①X②③
         ①、②—分别为散热器长,宽尺寸分米化整

         ③—表示散热器散热能力的大小(大D,中Z,小X)



     二、SRQ蒸汽散热器结构特征:

       1.蒸汽散热器采用多孔板结构固定式,散热管呈叉排排列,结构紧凑、气密性好、安装方便;

       2.  热媒流经散热器采用单回程形式,热效率高,加热速度快;

       3.蒸汽换热器的翅片热管采用Φ22×2的无缝钢管经专机绕0.5×16mm钢带后制作,换热效果好、承压高、耐腐蚀;

       4.蒸汽散热器的翅片管片距对应散热能力大小,制作成5mm(D)6mm(Z)8mm(X);

       5.  蒸汽散热器进出接口异侧丝扣连接。

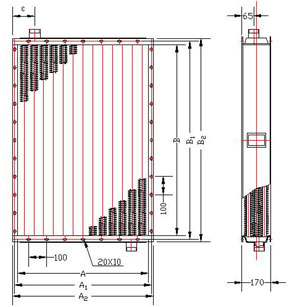

     SRQ蒸汽散热器



      三、SRQ蒸汽散热器技术参数表:

    SRQ蒸汽散热器
