    产品描述:系针对铸铁暖气片及其他钢制暖气片工作压力低,传热系数低的缺点,在TZ采暖散热器之后,又开发设计的一种新型产品。

    产品介绍







     YZ暖气片





    一、YZ暖气片概述

       1. YZ暖气片系针对铸铁暖气片及其他钢制暖气片工作压力低,传热系数低的缺点,在TZ采暖散热器之后,

           又开发设计的一种新型产品;

       2. YZ暖气片体积小、重量轻、承压高、安装方便、外形美观、散热面积大,价格低廉;

       3. YZ暖气片是一种通用型采暖散热器



    二、YZ暖气片结构及特性

      1.YZ暖气片采用先进工艺,把0.5×16mm的钢带用专机绕片于Φ22×2的无缝钢管上,然后进行整体热镀锌,

          使散热翅片与散热管接触紧而广,成浑然一体,传热性能良好、稳定,且耐腐蚀。

      2.YZ暖气片一般为落地安装,也可改为挂墙安装,进出口接管一般为Dg20,分正,反面;

      3.YZ暖气片型号表示:YZ-Ⅰ(Ⅱ)-□□

                                             Ⅰ(Ⅱ)—表示一排管(二排管)

                                              □□—暖气片长度分米化整

      4.YZ暖气片适用热媒:蒸汽、热水。

      5.YZ暖气片蒸汽最大工作压力:1.0MPa;

      6.YZ暖气片工作水温:130℃~70℃



           YZ暖气片



    三、YZ暖气片 有关数据

     表1.YZ暖气片传热系数K(W/m²·h·℃)

    热水△t=tpj-tm(℃)
    蒸汽(表压MPa)
    符号意义:
    tpj:热媒平均温度℃。
    Tm:室内采暖计算温度℃。
    30-50
    60-80
    0.07
    0.1以上
    4.5
    5.5
    6.5
    7.2

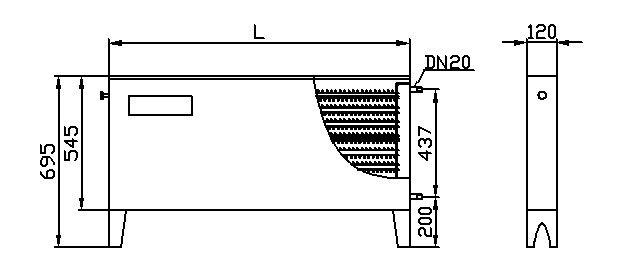

     表2:YZ暖气片外形尺寸,技术参数表

    规格
    YZ-I(II)-5
    YZ-I(II)-6
    YZ-I(II)-7
    YZ-I(II)-10
    YZ-I(II)-12
    L(mm)
    520
    620
    720
    1020
    1220
    散热面积(m²/台)
    YZ-I-
    2.5
    3
    3.5
    5
    6
    YZ-II-
    5
    6
    7
    10
    12
    水容量(升/台)
    YZ-I-
    2.2
    2.4
    2.6
    3.0
    3.6
    YZ-II-
    3.2
    3.6
    4
    5
    6



     表3:YZ暖气片在不同蒸汽工作压力工况下散热量表      单位W



    室内温度
     ()
    蒸汽压力
    MPa
    YZ YZ YZ YZ YZ YZ YZ YZ YZ YZ
    -I-5 -II-5 -I-6 -II-6 -I-7 -II-7 -I-10 -II-10 -I-12 -II-12
    5 0.07 2074 3940 2489 4728 2904 5518 4153 7890 4984 9468
    0.2 2673 5078 3208 6094 3743 7111 5353 10169 6423 12203
    0.3 2881 5475 3457 6570 4035 7667 5769 10964 6923 13157
    10 0.07 1797 3761 2375 4513 5771 5267 3963 7523 4756 9038
    0.2 2568 4880 3082 5856 3596 6834 5143 9773 6171 11728
    0.3 2777 5276 3332 6331 3889 7389 5561 10566 6673 12679
    14 0.07 1904 3617 2285 4340 2666 5065 3813 7243 4575 8692
    0.2 2485 4721 2982 5665 3480 6611 4976 9454 5972 11345
    0.3 2694 5118 3233 6142 3773 7167 5395 10249 6474 12299
    16 0.07 1688 3545 2239 4255 2613 4964 3732 7091 4479 8510
    0.2 2443 4642 2932 5570 3420 6498 4886 9283 5863 11140
    0.3 2652 5038 3182 6046 3712 7054 5304 10077 3641 2092
    20 0.07 1791 3402 2149 4083 2507 4763 3582 6805 4298 8166
    0.2 2359 4483 2831 5380 3303 6276 4719 8966 5663 10759
    0.3 2568 4880 3082 5856 3596 6832 5136 9759 6164 11711
    25 0.07 1696 3223 2036 3867 2357 4512 3393 6446 4071 7735
    0.2 2255 4285 2706 5141 3157 5998 4510 8569 5412 10283
    0.3 2464 4681 2957 5616 3449 6554 4928 9363 5913 11235



     表4.YZ暖气片在不同热水温度工况下散热量表          单位W

    室内温度
    (℃)
    热水温度
    (℃)
    YZ YZ YZ YZ YZ YZ YZ YZ YZ YZ
    -I-5 -II-5 -I-6 -II-6 -I-7 -II-7 -I-10 -II-10 -I-12 -II-12
    5 95-70 1236 2348 1483 2818 1730 3288 2482 4697 2966 5636
    130-70 1515 2879 1818 3454 2121 4030 3031 5758 3637 6909
    10 95-70 1156 2197 1387 2636 1618 3076 2312 4394 2775 5273
    130-70 1435 2726 1723 3273 2010 3813 2871 5455 3445 6454
    14 95-70 1092 2075 1310 2490 1529 2906 2187 4155 2624 6986
    130-70 1371 2605 1645 3126 1920 3648 2746 5216 3295 6260
    16 95-70 1060 2014 1272 2417 1484 2820 2123 4033 2547 4840
    130-70 1340 2546 1608 3055 1877 3656 2683 5099 3220 6188
    20 95-70 997 1894 1196 2273 1396 2653 1993 3793 2396 4552
    130-70 1276 2424 1531 2909 1787 3395 2555 4855 3066 8526
    25 95-70 833 1586 1000 1899 1167 2216 1668 3169 2002 3803
    130-70 1196 2272 1435 2727 1675 3182 2395 4551 2871 5461
