 一、GLⅡ工业散热器概述:
1.GLⅡ工业散热器按标准图集制造,可以消除受热膨胀及其它原因所造成的应力、抗高温、耐腐蚀,经久耐用;

2.GLⅡ工业用散热器广泛应用于大、中型采暖通风系统的空气加热、物品烘干、或空调冷却系统的空气降温;

3.GLⅡ工业用散热器工作介质:蒸汽,高温水,低温水,盐水;

4.GLⅡ工业散热器型号表示说明GL①-②-③;

①—散热器排数(二排,四排,六排);

②—散热器表面管数;

③—散热器有效管长(吋)。



GL散热器



二、GLⅡ工业用散热器特点:
 1.GLⅡ工业散热器为钢制双回路、或多回路散热排管全叉排排列,单独弯头管连接,翅片管用Ф18*2mm的无缝钢管绕10*0.3mm的翅片,片距为3.2mm,工业散热器的翅片管特性:

      散热面积:0.64m²/m

      肋化系数:14.56

      肋通系数:15.8

      净面比:0.53



  GL散热器

   三、GLⅡ工业散热器技术参数:

表一.GLⅡ工业散热器基性能在不同工况下实验公式

性能项目

状态

实验公式

传热系数
(Kcal/m².h.℃)

冷却

(低温水)
K=[1/77(Vr)0.845ξ1.155+1/186.2ω0.8]-1

加热

(高温水)
K=27.4(Vr)0.46ω0.5

空气阻力
(毫米水柱)

干阻力

△H干=0.0853(Vr)1.862.N

湿阻力

△H湿=0.155(Vr)1.695.N

水阻力



△H=1.1ω1.854.N

表中:Vr—空气重量流速:ω—水流速;ξ—折湿系数;N—散热管排数



表二.散热面积F(m²),通风净截面积Ff(m²),参考重量W(Kg),安装尺寸等参数:

F/Ff/W

-15

-24

-27

-30

-15~
-36

-42~
-66

-72~
-120

GL2-6

2.78/0.048/15

4.7/0.083/19

5.22/0.093/21

5.84/0.108/22

1″

1″



GL2-8

3.58/0.063/18

6.26/0.108/22

6.96/0.121/25

7.78/0.135/27

1″

1″



GL2-10

4.48/0.077/21

7.82/0.134/28

8.72/0.149/30

9.72/0.167/33

1″

1.5″

1.5″

GL2-12

5.24/0.091/31

9.36/0.159/ 39

10.44/0.177/42

11.66/0.198/45

2″

2″

2″

GL2-15

6.72/0.113/38

10.72/0.197/46

13.06/0.22/50

14.58/0.245/53

2″

2″

2″

GL2-18



14.06/0.235/53

15.66/0.262/57

17.5/0.293/61

2″

2″

2.5″

GL2-21







20.4/0.342/70

2″

2″

2.5″

GL2-24









2″

2″

2.5″

A(mm)

475

700

775

850

进出管接头ZG″



续表.GLⅡ工业散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表

F/Ff/W

-36

-42

-48

-54

-60

B(mm)

GL2-6

6.98/0.125/25

8.12/0.145/28







318

GL2-8

9.32/0.162/31

10.84/0.189/34

12.42/0.215/39

13.94/0.242/42

15.48/0.268/46

396

GL2-10

11.64/0.2/37

13.56/0.233/41

15.48/0.266/46

17.42/0.298/54

19.34/0.332/54

474

GL2-12

13.98/0.237/51

16.26/0.267/57

18.62/0.316/63

20.9/0.354/69

23.2/0.393/75

552

GL2-15

17.48/0.294/60

20.34/0.342/68

23.24/0.391/75

26.12/0.438/82

29/0.488/89

669

GL2-18

20.94/0.35/70

24.4/0.407/78

27.88/0.466/86

31.38/0.523/94

34.8/0.58/102

786

GL2-21

24.44/0.407/79

28.42/0.473/88

32.54/0.541/98

36.58/0.607/107

40.6/0.674/116

903

GL2-24

27.9/0.463/90

32.54/0.538/101

37.18/0.615/111

41.8/0.673/122

46.6/0.769/133

1020

A(mm)

1000

1150

1300

1450

1600

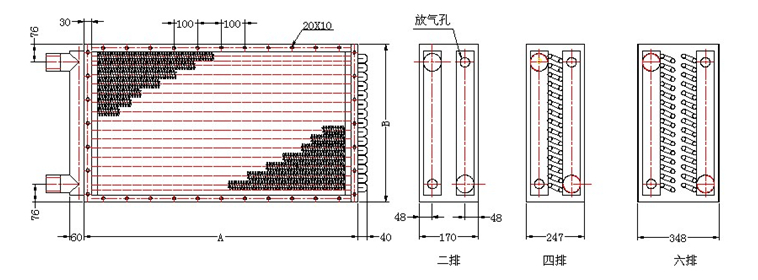

外形尺寸



续表. GLⅡ工业散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表

F/Ff/W

-66

-72

-78

-84

-90

B(mm)

GL2-10

21.22/0.366/59

23.18/0.398/65

25.08/0.43/78

27/0.463/82



474

GL2-12

25.46/0.433/80

27.8/0.473/87

30.1/0.512/93

32.38/0.549/99

34.7/0.588/105

552

GL2-15

31.82/0.536/96

34.78/0.584/104

37.62/0.632/111

40.5/0.681/118

43.4/0.73/125

669

GL2-18

38.22/0.638/111

41.7/0.693/119

45.1/0.753/128

48.6/0.811/136

52.08/0.869/144

786

GL2-21

44.6/0.741/126

48.7/0.81/135

52.7/0.875/144

56.7/0.944/154

60.8/1.01/163

903

GL2-24

50.92/0.843/143

55.6/0.921/154

60.2/0.998/164

64.8/1.075/174

69.4/1.170/184

1020

A(mm)

1750

1900

2050

2202

2355

外形尺寸



续表.GLⅡ工业散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表

F/Ff/W

-96

-102

-108

-114

-120

B(mm)

GL2-12

37/0.628/111

39.34/0.666/117

41.7/0.707/123

44/0.748/129

46.2/0.784/135

552

GL2-15

46.2/0.777/132

49.2/0.806/139

52.1/0.875/146

55/0.923/154

57.8/0.973/161

669

GL2-18

55.5/0.928/153

59/0.986/161

62.5/1.035/169

65.9/1.102/177

69.4/1.158/185

786

GL2-21

64.7/1.075/172

68.8/1.145/482

72.9/1.208/192

76.9/1.28/210

80.8/1.345/210

903

GL2-24

73.9/1.225/195

78.7/1.3/205

83.4/1.38/216

87.8/1.455/226

92.4/1.53/237

1020

A(mm)

2507

2660

2812

2964

3117

外形尺寸



 注:1:表中示散热面积均为二排结构面积,其余四排,六排结构之散热面积分别为×2,×3既得;

        2:表中示参考重量均为二排结构之重量,其余四排,六排结构之参考重量分别×1.8,×2.7既得。
