一、SLZ烘房散热器概述:
 1.SLZ烘房散热器的翅片管采用整体轧铝制翅片工艺,无皱折、易清洗,在换热工程中易排除翅片外表的凝结水、不易结尘、结垢;
 2.SLZ烘箱散热器由碳钢框架、钢铝复合翅片散热排管框架固定组成,气密性好;在长期的冷热工况下具有传热性能好、防腐蚀性能高、不易变形等优点;

 3.烘房用蒸汽散热器的工作介质可以为蒸汽(≤1.0MPa)或热水(≤160℃);
 4.SLZ散热器型号说明:SLZ①×②/③
    ①、 ②—分别为散热器长,宽尺寸分米化整
    ③—表示散热管的排数
    举例:SLZ12×5/3

   表示:长1200mm,宽500,3排散热管组成。


二、SLZ烘房散热器参数:




三、SLZ烘房散热器技术参数

表一.SLZ散热器性能在不同工况下实验公式:

型号规格

传热系数
(Kcal/m³·h·℃)

空气阻力
△H(Pa)

SLZ

B×A/2

K=13.1(Vr)0.24
(蒸汽)

△H=1.71(Vr)1.67

K=14.2(Vr)0.4
(热水)

B×A/3

K=13.0(Vr)0.43
(蒸汽)

△H=3.03(Vr)1.62

K=12.5(Vr)0.29
(热水)

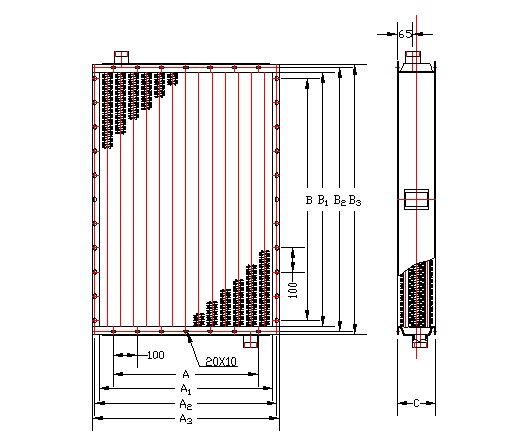

表二.SLZ烘房散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表

型号

通风
净截面积
(m2)

散热面积
(m2)

热媒

管束数
(根)

尺寸(mm)

连接管
(寸)

重量
(kg)

A

B

A1

B1

A2

B2

A3

B3

C

SLZ5×5/3

0.08

8.6

蒸汽

热水

26

400

400

440

440

470

470

500

500

180

1 1/4"

33

SLZ5×5/2

0.08

5.7

17

150

24

SLZ10×5/3

0.17

18.3

26

900

940

970

1000

180

58

SLZ10×5/2

0.17

12

17

150

32

SLZ12×5/3

0.20

22.3

26

1100

1140

1170

1200

180

74

SLZ12×5/2

0.20

14.7

17

150

52

SLZ6×6/3

0.12

12.9

32

500

500

540

540

570

570

600

600

180

1 1/2"

46

SLZ6×6/2

0.12

8.5

21

150

32

SLZ10×6/3

0.21

22.5

32

900

940

970

1000

180

72

SLZ10×6/2

0.21

14.8

21

150

50

SLZ12×6/3

0.25

27.3

32

1100

1140

1170

1200

180

68

SLZ12×6/2

0.25

17.9

21

150

47

SLZ15×6/3

0.31

34.5

32

1400

1440

1470

1500

180

98

SLZ15×6/2

0.31

22.7

21

150

68

SLZ24×6/3

0.51

56.1

32

2300

2340

2370

2400

180

152

SLZ24×6/2

0.51

36.9

21

150

106

SLZ7×7/3

0.16

18.3

38

600

600

640

640

670

670

700

700

180

2"

61

SLZ7×7/2

0.16

12

25

150

42

SLZ10×7/3

0.24

26.7

38

900

940

970

1000

180

82

SLZ10×7/2

0.24

17.7

25

150

58

SLZ12×7/3

0.32

36.1

38

1200

1240

1270

1300

180

94

SLZ12×7/2

0.32

23.2

25

150

62

SLZ14×7/3

0.35

38.2

38

1300

1340

1370

1400

180

115

SLZ14×7/2

0.35

25.1

25

150

78

SLZ15×7/3

0.37

41.1

38

1400

1440

1470

1500

180

114

SLZ15×7/2

0.37

27

25

150

76

SLZ17×7/3

0.42

46.7

38

1600

1640

1670

1700

180

128

SLZ17×7/2

0.42

30.8

25

150

88

SLZ22×7/3

0.55

61

38

2100

2140

2170

2200

180

154

SLZ22×7/2

0.55

40.1

25

150

104

SLZ15×10/3

0.54

60.5

56

900

1400

940

1440

970

1470

1000

1500

180

2.5"

177

SLZ15×10/2

0.54

39.9

37

150

118

SLZ17×10/3

0.62

68.9

56

1600

1640

1670

1700

180

182

SLZ17×10/2

0.62

45.5

37

150

124

SLZ20×10/3

0.74

81.5

56

1900

1940

1970

2000

180

210

SLZ20×10/2

0.74

53.6

37

150

144

SLZ14×8/2

0.40

29.1

29

700

1300

740

1340

770

1370

800

1400

150

2"

82
