SEMEM_BQ防爆暖风机

更新 2023-09-11   阅读   点赞

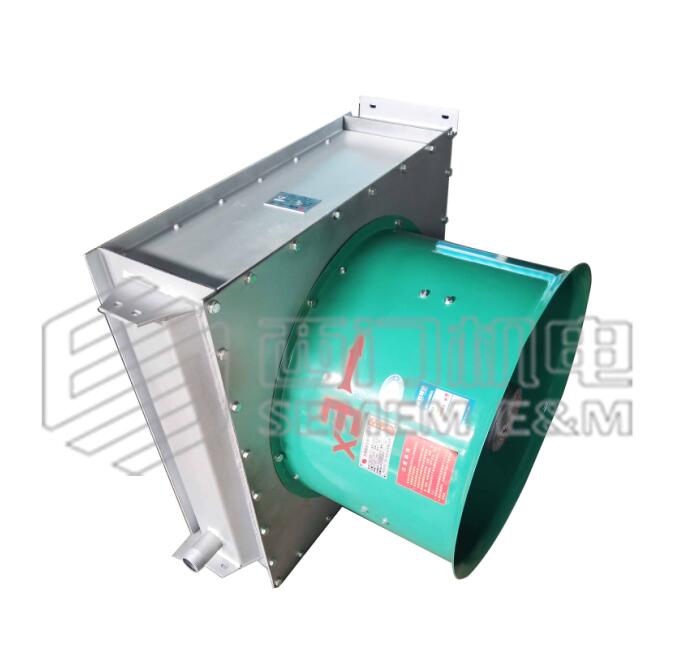

一、BQ型防爆暖风机概述:

   1.BQ型防爆暖风机由钢制翅片管散热器,轴流风机,精美的百叶窗三大部件组成;

   2.钢制散热器采用Φ22×2(mm)无缝钢管绕16×0.5(mm)螺旋波纹翅片后,承压高,耐腐蚀性能及传热效果好;

   3.暖风机结构简单,体积小,质量轻,安装方便,耗电量低;

   4.BQ型防爆暖风机适应于以蒸汽为热媒的各类大、中型空间的采暖、通风、干燥、除湿等;

   5.BQ型防爆暖风机型号表示举例说明:4BQ

                                              4B—防爆轴流风机型号;

                                              Q—以蒸汽为热媒的暖风机;

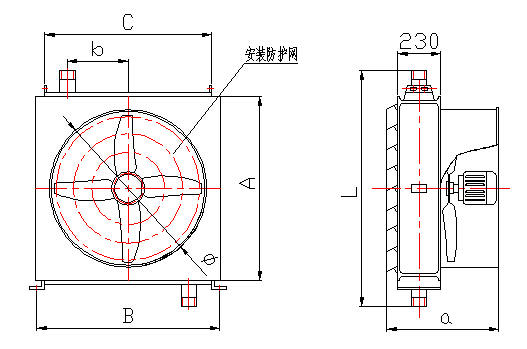

二、BQ型防爆暖风机结构及安装尺寸:



 BQ防爆暖风机



型号规格

4BQ

5BQ

7BQ

8BQ

散热器
散热面积
m2

11.07

20.03

34.43

49.88

配用
通风机
型号

CBF-300

CBF-500

CBF-600

CBF-700

配用
电功率
(kw)

0.18

0.55

0.6

1.1

主要
外形及
安装尺寸
(mm)

A

500

670

840

1000

B

500

670

840

1010

C

450

620

790

960

L

656

826

996

1156

a

640

640

640

640

b

145

230

315

400

Φ

390

490

600

700

G″

1¼″

1¼″

1½″

2″

重量(Kg)

68

109

187

255

 注:散热排管为三排,叉排排列

        BQ型防爆暖风机百叶窗开度可以调整,以得到适合的气流。



三、BQ型暖风机技术参数

型号规格

4BQ

5BQ

7BQ

8BQ

标准风量

(m3/h)

2060

4150

7170

10100

平均风速度

(m/s)

2.85

3.0

3.24

3.1

散热量

/出风温度

0.1

20900
/54.9

35100
/54.9

53600

/51.7

92500

/56.3

0.2

23450

/60.0

38200

/60.0

60500

/56.4

104000

/61.5

0.3

25600

/63.3

41700

/63.8

65500

/60.0

113000

/65.5

0.4

27400

/66.8

44200

/67.0

75700

/62.7

120000

/68.6

正常工作噪音
(分贝)

65

70

74

70

BQ型暖风机在不同蒸汽压力(MPa)下,当进风温度为15℃时,散热量KCal与出风温度℃(散热量/出风温度)

编辑 Tang (本文版权所有,请勿复制商用)
