ZGL翅片管散热器

(翅片管散热器)

ZGL翅片管散热器

 一、ZGL翅片管散热器概述:

1.翅片管散热器采用工艺先进,传热性能高的无缝钢管轧铝翅片制成,广泛应用于空气加热、冷却及余热回收等大中型换热器系统中;

2.翅片式换热器热交换中的工作介质:蒸汽(≤1.0MPa)、热水(≤130℃);

3.ZGL翅片管散热器型号规格表示说明:

     ZGL①×②-③
     ①、 ②—分别为散热器长、宽尺寸分米化整

     ③—表示散热管的排数

    举例:ZGL5×5-2

    表示:表面长500mm,宽500,2排散热管组成。



二、ZGL翅片管散热器结构特征:

  1.ZGL翅片管散热器采用钢制双回路、或多回路结构,翅片管采用无缝钢基管Ф18*2mm,片高10mm,片厚0.3mm,片距3mm;

  2.翅片管式换热器的散热排管全叉排排列,并用单独弯头管连接;

  3.ZGL翅片管散热器热交换性能良好,可替代钢制翅片管散热器使用;

  4.散热管特性:

       散热面积:0.64m²/m

       肋化系数:14.56

       肋通系数:15.8

       净面比:0.53

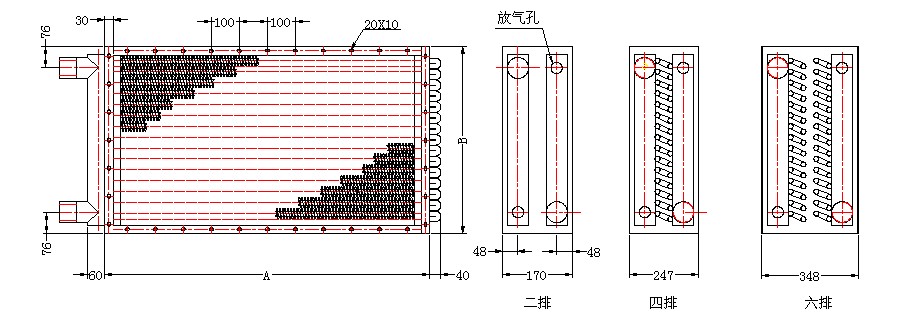

ZGL翅片管散热器



三、ZGL翅片管散热器技术参数表

型号

散热面积
(m2)

热媒

散热
管数

尺寸(mm)

连接管
(寸)

重量
(kg)

B1

A1

B2

A2

B

A

ZGL5×5-2

5.63

高低温水

导热油









20

440

440

470

470

500

500

1.0"

18

ZGL6×5-2

6.81

20

540

570

600

20

ZGL7×5-2

8.19

20

640

670

700

24

ZGL10×5-2

12.03

20

940

970

1000

1.5"

36

ZGL12×5-2

14.59

20

1140

1170

1200

44

ZGL6×6-2

8.29

24

540

540

570

570

600

600

2.0"

31

ZGL7×6-2

9.83

24

640

670

700

36

ZGL10×6-2

14.43

24

940

970

1000

51

ZGL12×6-2

17.51

24

1140

1170

1200

62

ZGL15×6-2

22.12

24

1440

1470

1500

77

ZGL7×7-2

11.47

28

640

640

670

670

700

700

2.0"

42

ZGL10×7-2

16.84

28

940

970

1000

60

ZGL12×7-2

20.43

28

1140

1170

1200

72

ZGL15×7-2

25.80

28

1440

1470

1500

90

ZGL17×7-2

29.39

28

1640

1670

1700

102

ZGL10×10-2

25.27

42

940

940

970

970

1000

1000

2.5"

80

ZGL12×10-2

30.64

42

1140

1170

1200

96

ZGL15×10-2

38.70

42

1440

1470

1500

120

ZGL17×10-2

44.08

42

1640

1670

1700

136

ZGL20×10-2

52.15

42

1940

1970

2000

160

 备注:
 1、表中表示的散热面积均为二排结构,其余四排、六排结构的散热面积分别×2、×3即得;
 2、表中表示的散热面积均为二排重量,其余四排、六排结构的参考重量分别×1.8、×2.7即得。
