HQ烘干暖风机

(蒸汽暖风机)

HQ烘干暖风机

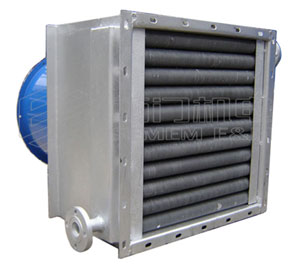

一、HQ型烘干暖风机

1.HQ型烘干暖风机钢制翅片管散热器和SF型轴流风机组成,安装方便,是大小烘房的理想设备;

2.蒸汽烘房暖风机经热工性能测验稳定可靠、传热效果好、承压高、噪音低、结构简单;

3.当烘干气体中不含易燃、易爆气体时,且烘干物料湿度不大时,可作为循环烘干用。



二、HQ型烘干暖风机性能参数表:

HQ型烘干暖风机在不同蒸汽压力(MPa)下,当进风温度为15℃时,散热量KCal与出风温度℃(散热量/出风温度)

型号规格

HQ-4

HQ-5

HQ-7

HQ-8

标准风量
(m³/h)

2100

4150

7170

10100

平均风速度
(m/s)

2.85

3

3.24

3.1

散热量
/出风温度

0.1

20900
/54.9

35100
/54.9

53600
/51.7

92500
/56.3

0.2

23450
/60.0

38200
/60.0

60500
/56.4

104000
/61.5

0.3

25600
/63.3

41700
/63.8

65500
/60.0

113000
/65.5

0.4

27400
/66.8

44200
/67.0

75700
/62.7

120000
/68.6

正常工作噪音
(分贝)

65

70

74

70

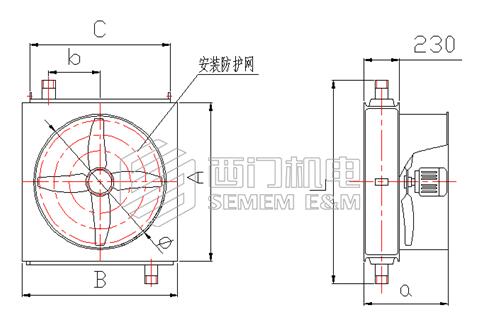

   三、HQ型烘干暖风机安装尺寸:

HQ型烘干暖风机



型号规格 HQ-4 HQ-5 HQ-7 HQ-8
散热器散热面积
11.07 20.03 34.43 49.88
配用通风机型号 CSF3-2 CSF4-4 CSF5-4 CSF6-4
配用电功率
(kw)
0.25 0.55 0.75 2.2
外形及
安装尺寸
(mm)

A 500 670 840 1000
B 490 660 830 990
C 450 620 790 960
L 656 826 996 1156
a 540 540 560 700
b 145 230 315 400
Φ 410 510 710 810
G 1¼″ 1¼″ 1½″ 2″
重量(Kg) 68 109 187 255
